MILS: Il Sistema Paesaggistico Integrato e Modulare per Diorami LEGO® Collaborativi
Premessa di Fabio Filippi:
Sono da sempre un grandissimo sostenitore di questa tecnica costruttiva. Certo, è una soluzione che richiede un investimento iniziale in pezzi superiore rispetto a un semplice montaggio su baseplate tradizionale; tuttavia, quando si progettano grandi plastici modulari o si riutilizzano le stesse basi per ambientazioni sempre diverse, il sistema MILS rimane senza dubbio la scelta d'eccellenza.
Chi frequenta le riunioni della nostra associazione sa bene quante volte abbia caldeggiato l'uso di questo standard: dalla rapidità di incastro tra sezioni differenti fino alla resa estetica e tridimensionale dell'intero diorama.
Con grande entusiasmo, OrangeTeam LUG vi presenta la traduzione italiana ufficiale dell'articolo guida sul sistema MILS, ideato e promosso dagli amici di HispaBrick Magazine. Vi invitiamo a visitare il loro portale ufficiale HispaBrick Magazine per scaricare la rivista gratuita, una miniera di spunti per tutti gli AFOL.
Grazie al supporto di Andrea Montuori, abbiamo ottenuto direttamente da Legotron (A. Bellón) l'autorizzazione a tradurre e adattare il testo originale disponibile su www.abellon.net/MILS/ (le menzioni alla community nel testo si riferiscono a HispaBrick). A fondo pagina troverete approfondimenti tecnici personali e risorse raccolte negli anni. La nostra associazione ha già realizzato e ampliato due grandi diorami con questa metodologia, tra cui le maestose ambientazione Castle, Pirati, One Piece, Ninja-Go ammirate da Lucca Comics e alle grandi mostre come il Pisabrickart.
Standard di progettazione paesaggistica per esposizioni collaborative LEGO®: Sistema MILS
Uno degli obiettivi primari della community di HispaBrick Magazine è l'allestimento coordinato di plastici collettivi su temi differenti. Per consentire a decine di costruttori diversi di collaborare in maniera armonica, è stato codificato un protocollo comune battezzato MILS, acronimo di Modular Integrated Landscaping System (Sistema Paesaggistico Integrato e Modulare).
Il team di HispaBrick ha collaudato queste specifiche direttamente sul campo nei propri eventi, documentando l'efficacia e l'evoluzione dello standard all'interno dei numeri periodici della rivista.
Per garantire massima flessibilità e compatibilità con il minor numero di vincoli, lo standard MILS si fonda su pochi principi chiari:
- Architettura Modulare: L'intero impianto si basa su blocchi standardizzati che garantiscono solidità e facilità di trasporto.
- Flessibilità e Libertà Creativa: Le regole non pongono limiti al contenuto narrativo, alla densità di pezzi o alla complessità della MOC realizzata sul modulo. Descrivono unicamente le quote altimetriche e i punti di connessione perimetrali.
- Modulo Standard di Riferimento (32x32 Stud): L'unità di base è identificata come BTU (Basic Terrain Unit) e misura tassativamente 32x32 stud. Questo non esclude moduli più grandi o sagome custom all'interno del proprio layout; impone semplicemente che i punti di contatto con gli altri costruttori rispettino tale passo.
- Interoperabilità tra elementi MILS e non-MILS: All'interno del proprio settore, ogni socio è libero di costruire secondo le tecniche preferite. Il rispetto dei vincoli MILS è vincolante solo sui perimetri di giunzione con le sezioni adiacenti.

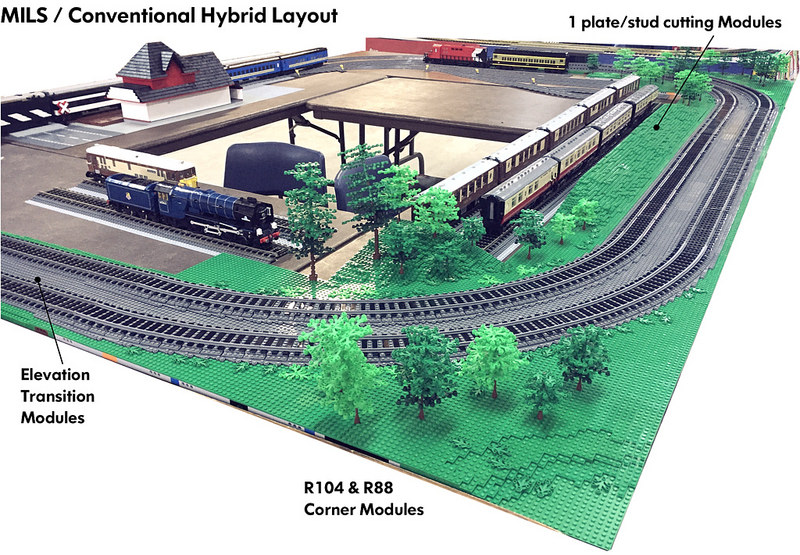

💡 Suggerimento 1 (Q&A): Ho già un diorama su baseplate 48x48 stud. Posso inserirlo in un layout MILS?
Certamente. Le regole MILS convivono perfettamente con basi fuori standard. Non serve smontare l'opera: è sufficiente posizionare ai confini dei moduli di raccordo (TTM - Transition Terrain Modules). Inoltre, per allineare l'altezza della baseplate 48x48 al piano MILS, basta posizionare sotto la piastra uno strato di supporto equivalente a 3 plate più 1 plate (pari all'altezza di 1 brick + 1 plate), pareggiando così la quota con i moduli MILS confinanti.

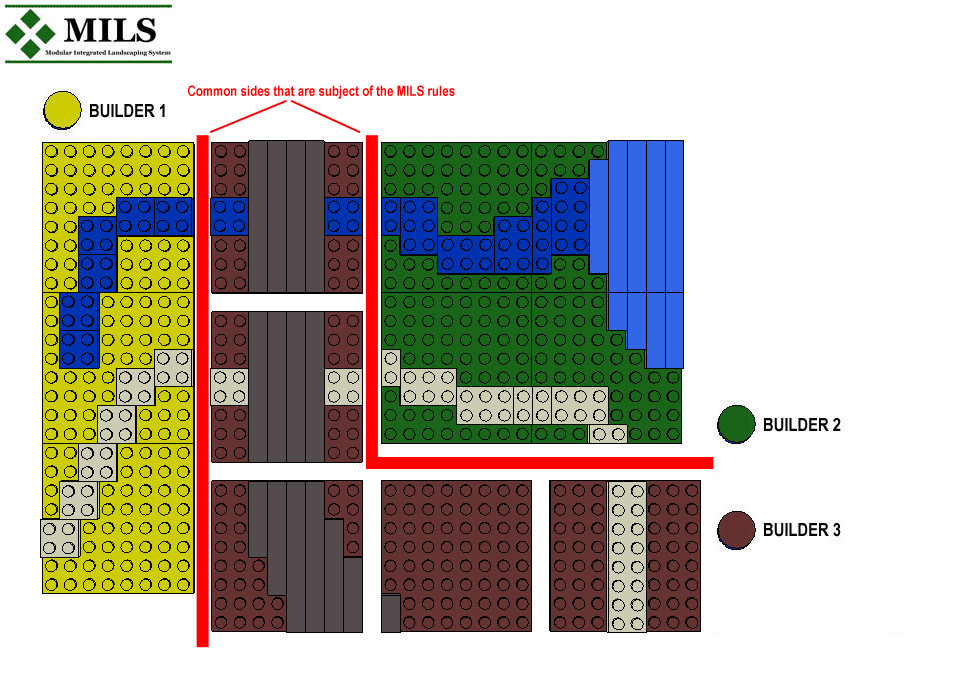

ESEMPIO SCHEMATICO DI UN DIORAMA CON REGOLE MILS:
Nello schema sopra: il Builder 1 realizza un'area estesa collegata al Builder 2, il quale a sua volta si connette al display del Builder 3. L'obbligo dei punti di giunzione MILS sussiste esclusivamente lungo i perimetri evidenziati in rosso. I costruttori possono adottare MILS per l'intera superficie, ma sono tenuti a rispettarlo tassativamente solo lungo le superfici di contatto condivise.
I moduli si suddividono in due categorie dimensionali primarie:
- Gruppo BTU (Basic Terrain Unit - Impronta 32x32 stud):
- BTM (Basic Terrain Module): Moduli 32x32 con tutti e quattro i lati perfettamente neutri e compatibili MILS. Possono essere ruotati e scambiati a piacimento senza interrompere il paesaggio circostante (es. prato uniforme, deserto, distesa innevata).
- CTM (Compatible Terrain Module): Moduli 32x32 aventi da uno a tre lati conformi a MILS, ma condizionati nell'orientamento dalla presenza di elementi continui come fiumi, coste marine, ferrovie, rilievi montuosi o strade.
- Gruppo TTU (Transition Terrain Unit - Misure non standard):
- TTM (Transition Terrain Module): Moduli di raccordo con dimensioni o forme speciali, appositamente concepiti per raccordare elementi non-MILS alla griglia standard del plastico.

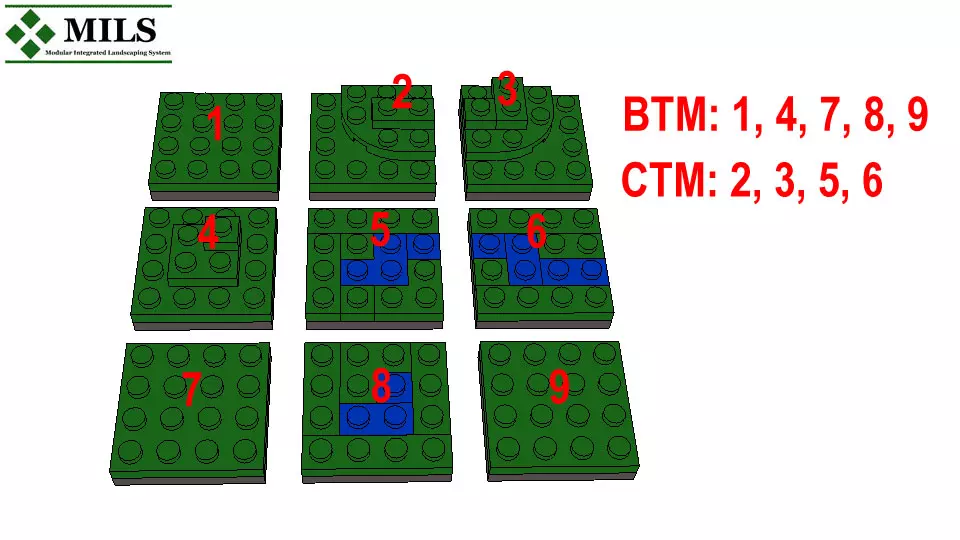

Nell'illustrazione: i moduli 1, 7 e 9 sono BTM neutri e ruotabili a 360°. Il modulo 4 presenta un dislivello collinare interamente contenuto al suo interno, risultando compatibile su tutti e quattro i lati, così come il modulo 8. I moduli 2 e 3 contengono una collina continua che impone un verso ben preciso (CTM). I moduli 5 e 6 ospitano un corso d'acqua i cui terminali devono necessariamente combaciare con i moduli adiacenti (CTM).
Come si costruisce strutturalmente un modulo BTU (BTM o CTM)?
La base di ogni modulo viene assemblata unendo piastre per raggiungere l'impronta complessiva di 32x32 stud (una baseplate intera 32x32, due da 16x32 o quattro da 16x16). L'armatura rispetta queste specifiche:
- Spazio 2x2 identificativo d'angolo: In ciascuno dei quattro vertici, un'area 2x2 stud è destinata al codice colore del proprietario (brick 2x2), facilitando il disallestimento a fine esposizione.
- Punti di fissaggio Technic: Su ciascun lato, a ridosso degli angoli, si posizionano brick Technic 1x4 con fori, che permettono di bloccare tra loro i moduli tramite pin Technic.
- Quota altimetrica finita: L'elevazione di calpestio standard è pari a 1 baseplate + 4 plate (equivalente a 1 brick + 1 plate sopra la baseplate). L'interno del telaio può essere riempito con brick e supporti per garantire robustezza senza appesantire inutilmente la struttura.

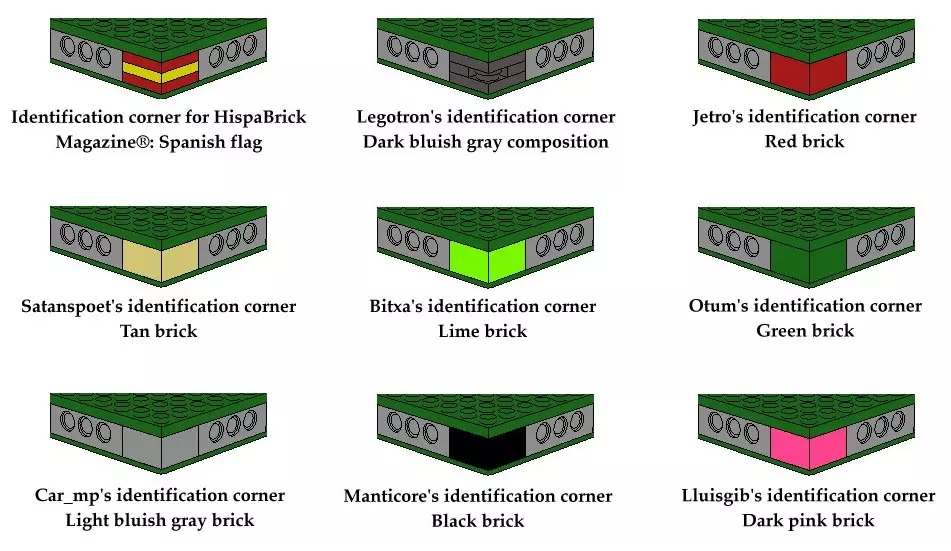

💡 Suggerimento 2 (Q&A): Che cos'è l'angolo di identificazione?
È il marcatore 2x2 stud collocato sui vertici del telaio inferiore. Assegnare una combinazione univoca di colori ai propri moduli consente di distinguere all'istante la proprietà di decine di piastre apparentemente identiche durante le concitate fasi di smontaggio di una fiera.

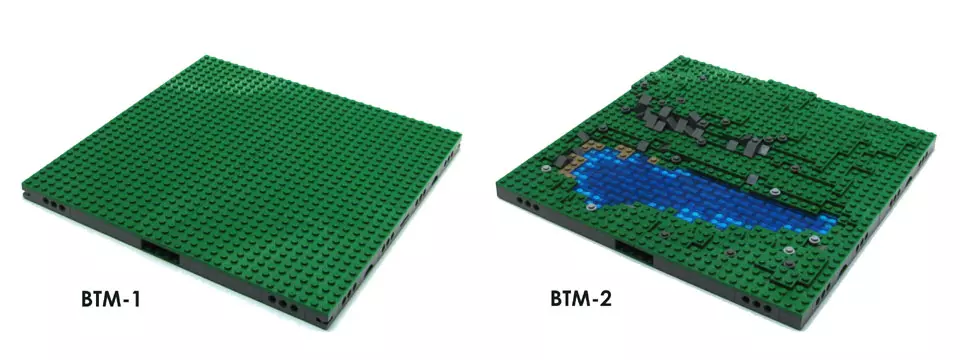

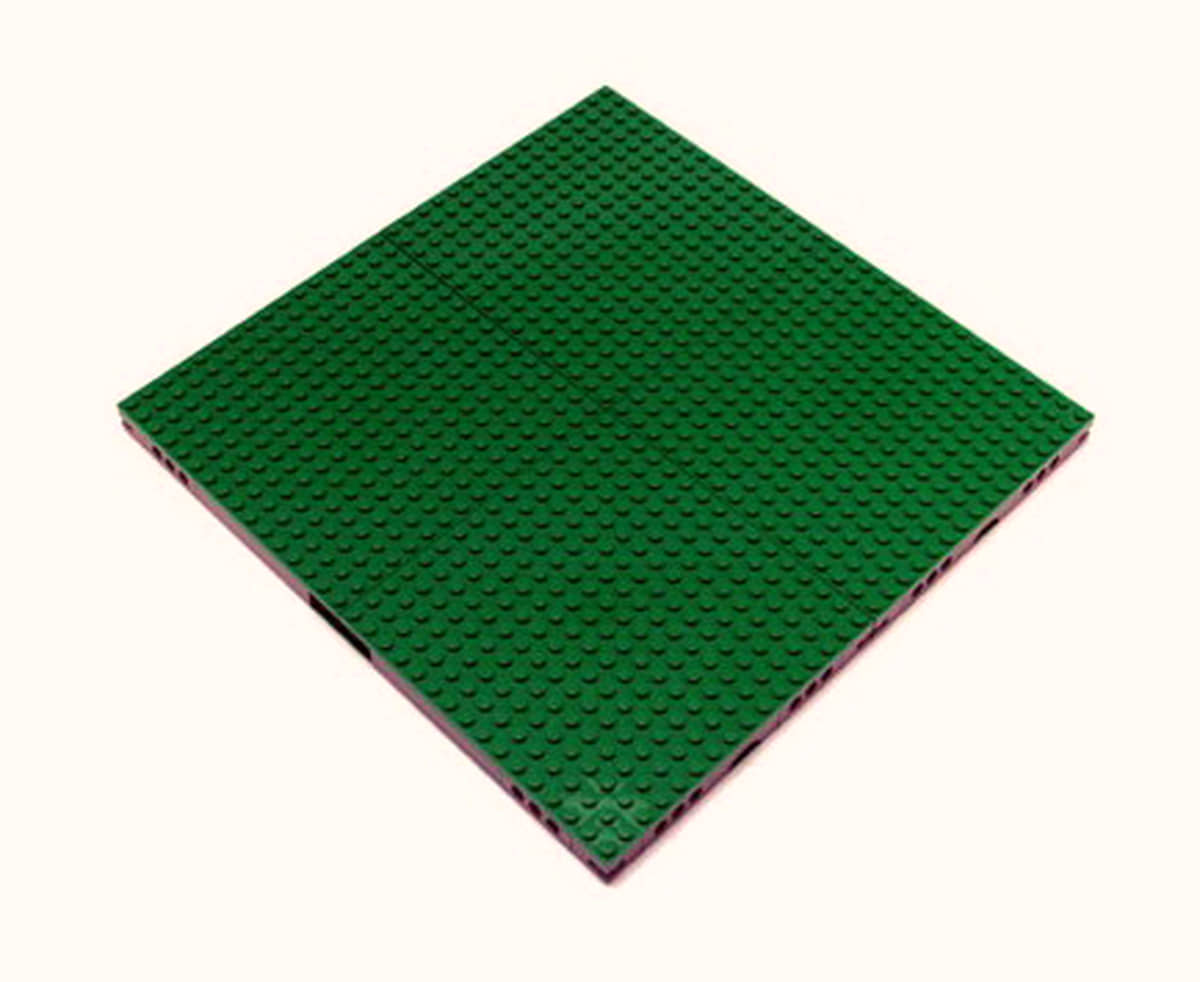

3.1. BTM (Basic Terrain Module)

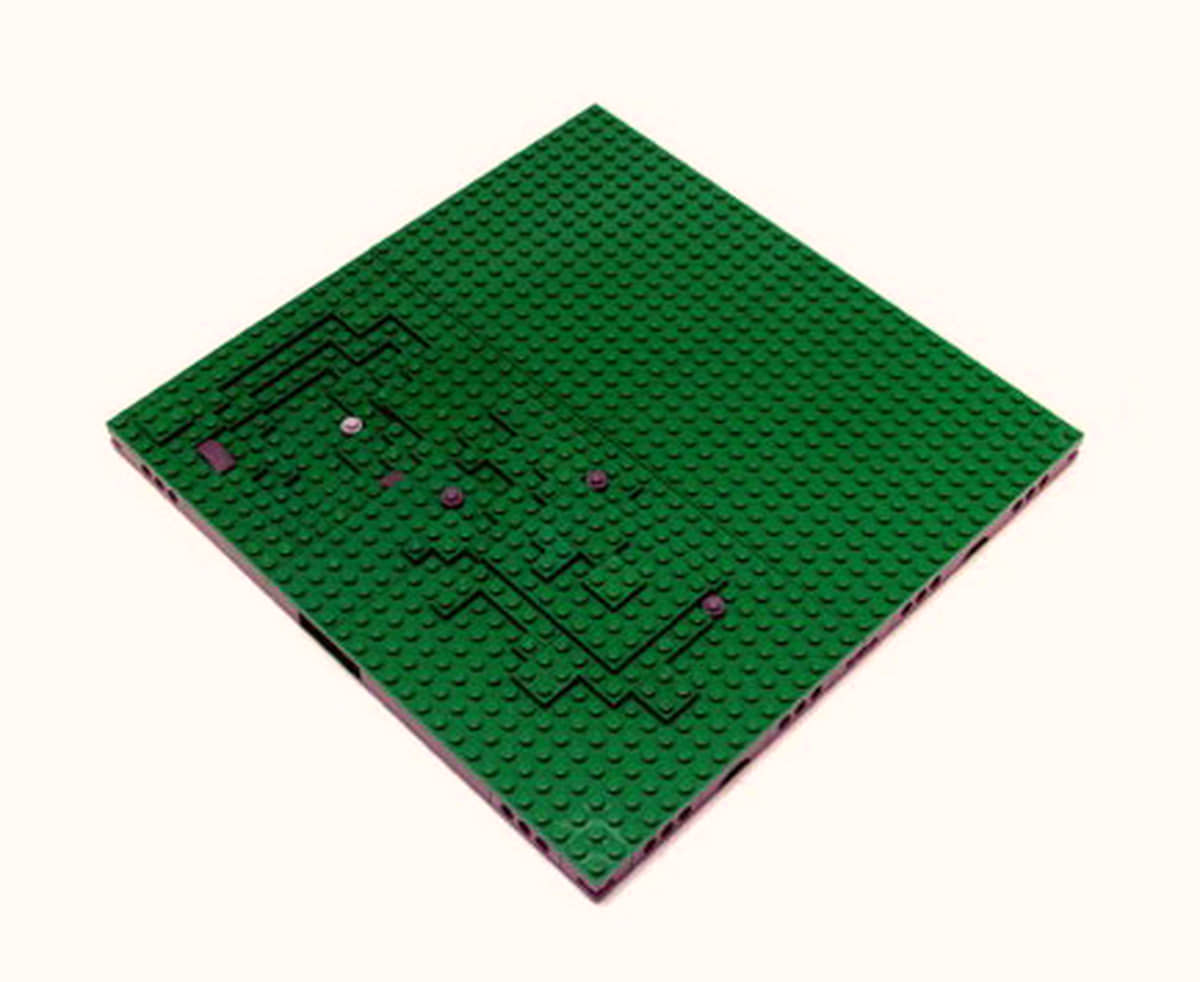

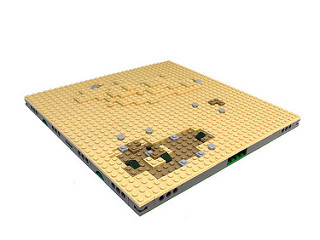

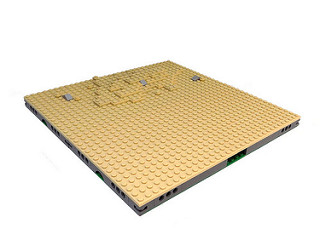

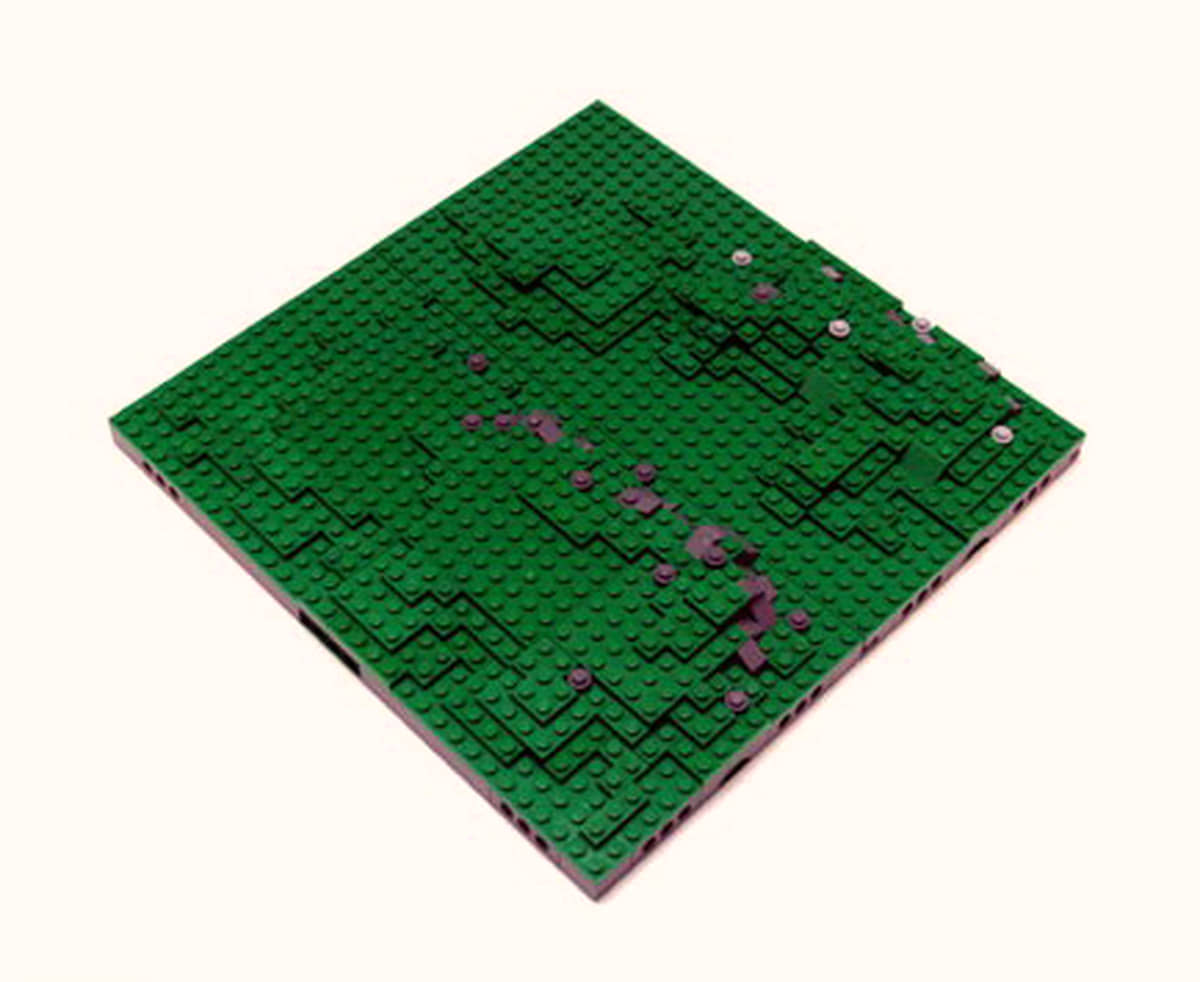

Moduli standard 32x32 con 4 lati universali. Possono ospitare vegetazione, piccoli edifici o rilievi a patto che l'ingombro non tagli i bordi con altezze fuori quota.
💡 Suggerimento 3 (Legotron): Moduli BTM composti da basi 16x32

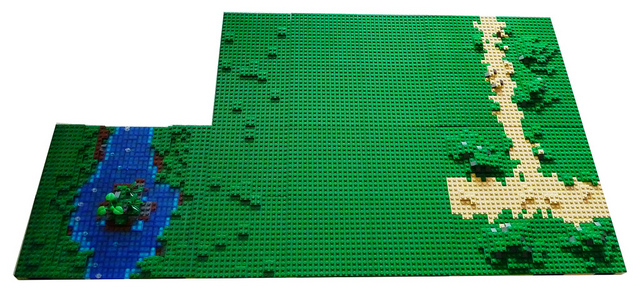

Quando iniziai a costruire i primi BTM, non disponendo di basi 32x32 integre, ho assemblato semimoduli 16x32 senza vincolarli in modo permanente. Abbinando liberamente coppie di basi 16x32 con finiture differenti, si ottiene un'incredibile varietà scenica riducendo il numero complessivo di pezzi necessari.
Combinando elementi da 16x32 stud, la flessibilità del layout aumenta in modo esponenziale:
3.2. CTM (Compatible Terrain Module)
Rientrano in questo gruppo tutti i moduli con caratteristiche continue che richiedono precisi allineamenti geometrici:
Ogni costruttore può modellare le vie di comunicazione interne come preferisce. Nel momento in cui la carreggiata attraversa il perimetro verso un altro modulo, deve rispettare le seguenti larghezze e altezze standard:
- Sentieri e mulattiere: Larghezza di 4 stud, posizionati al centro del lato comune. Quota standard MILS (1 baseplate + 3 plate + piano calpestabile), con superficie irregolare e ciottoli.
- Strade sterrate / Carrarecce: Larghezza di 8 stud, centrate sul lato comune. Quota standard MILS (1 baseplate + 3 plate + superficie).

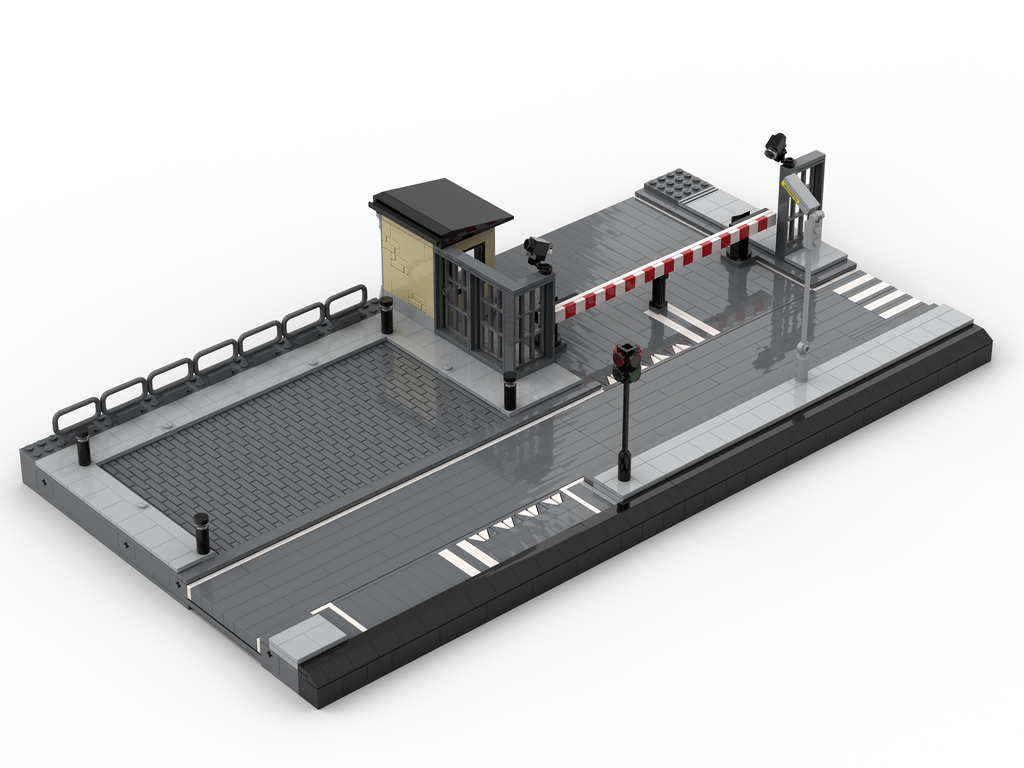

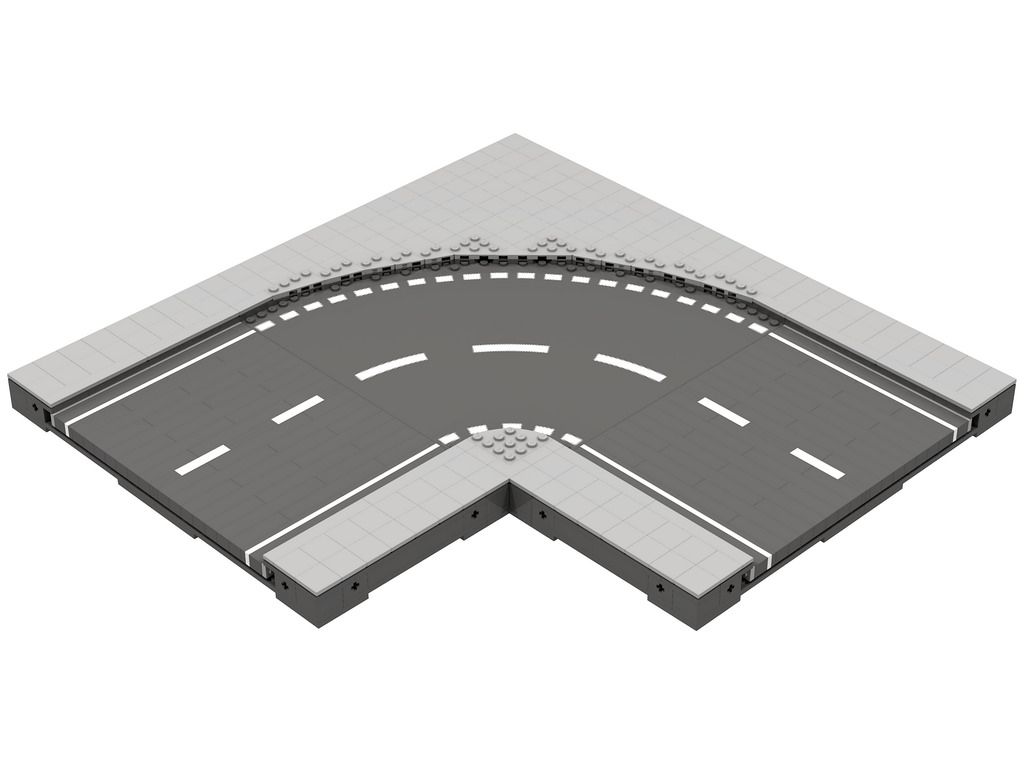

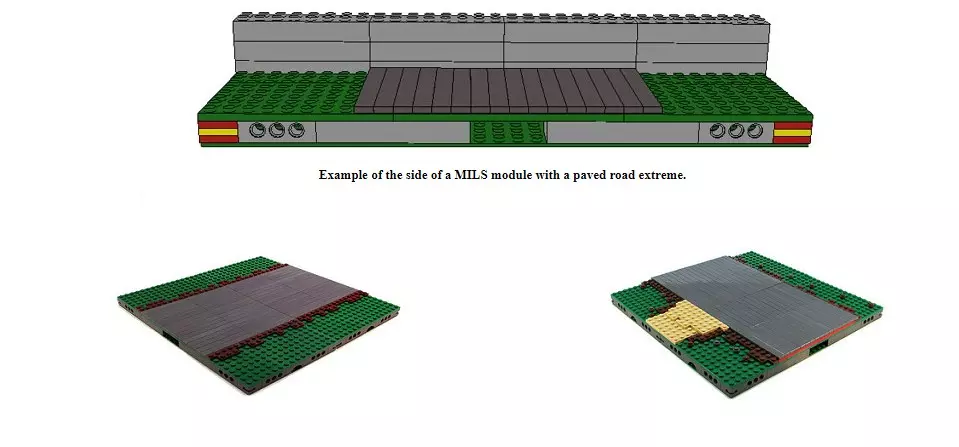

- Strade asfaltate: Larghezza di 16 stud, collocate al centro del lato. La quota della carreggiata è rialzata di una plate rispetto allo standard (1 baseplate + 4 plate + finitura liscia in tile).

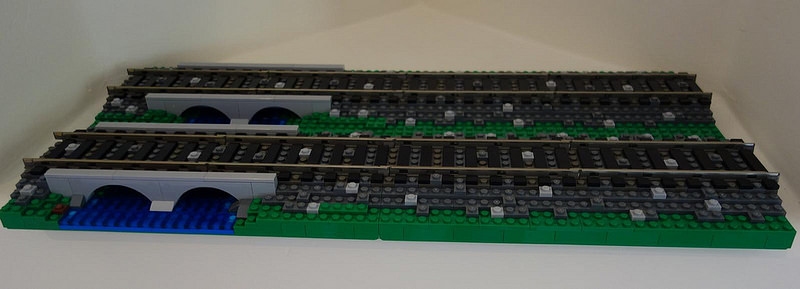

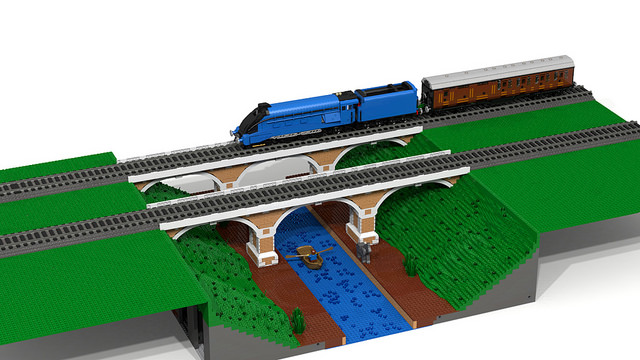

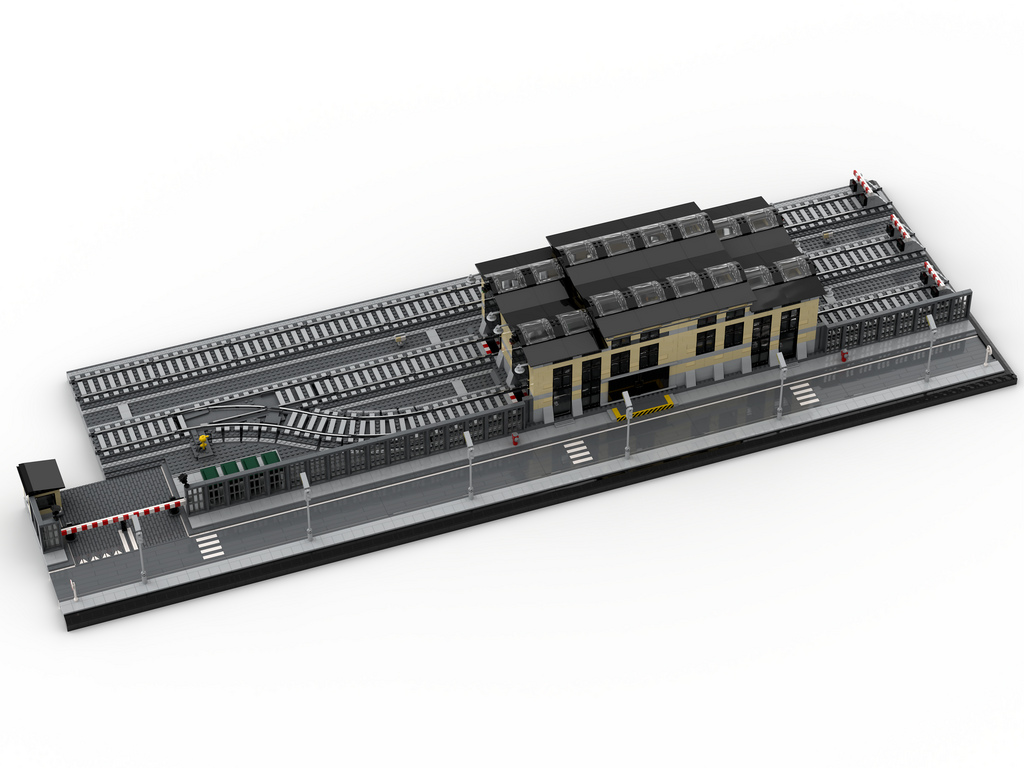

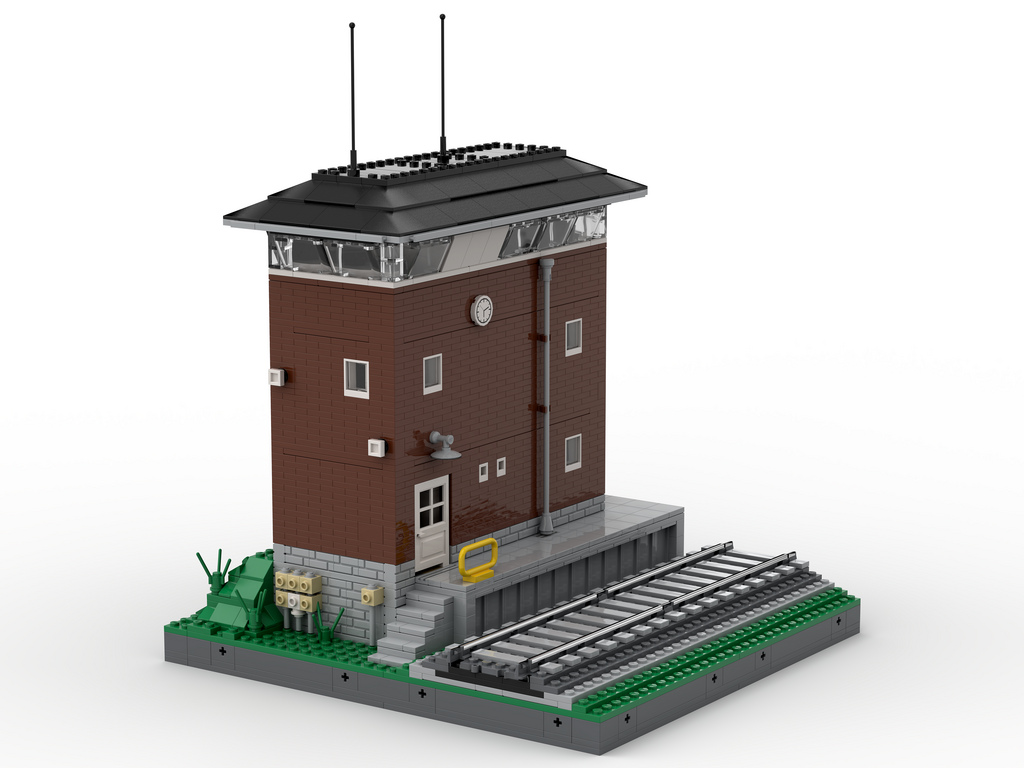

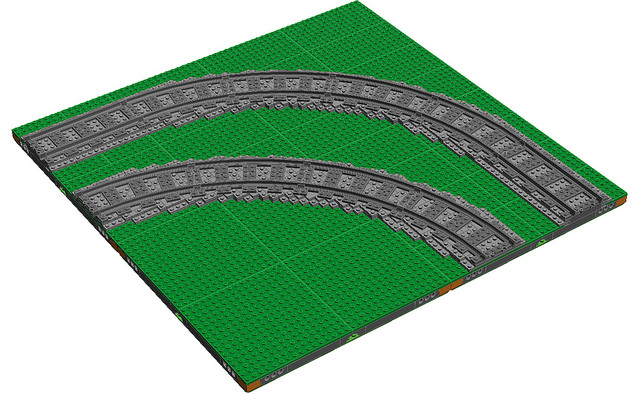

Ecco due esempi di moduli ferroviari MILS compatibili: tratto rettilineo e curva standard a 90°:
Per la resa dell'acqua si raccomanda l'uso di tile trans-dark blue o trans-light blue su plate di fondo blu, marroni o sabbia per simulare differenti profondità e fondali:

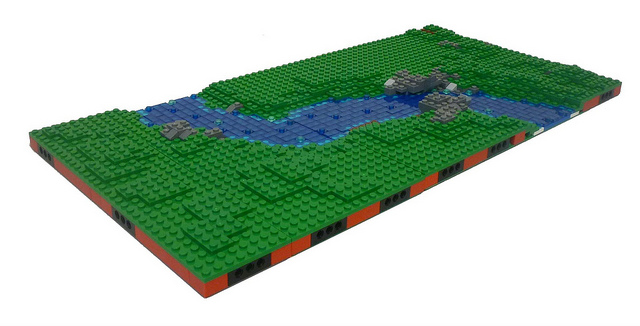

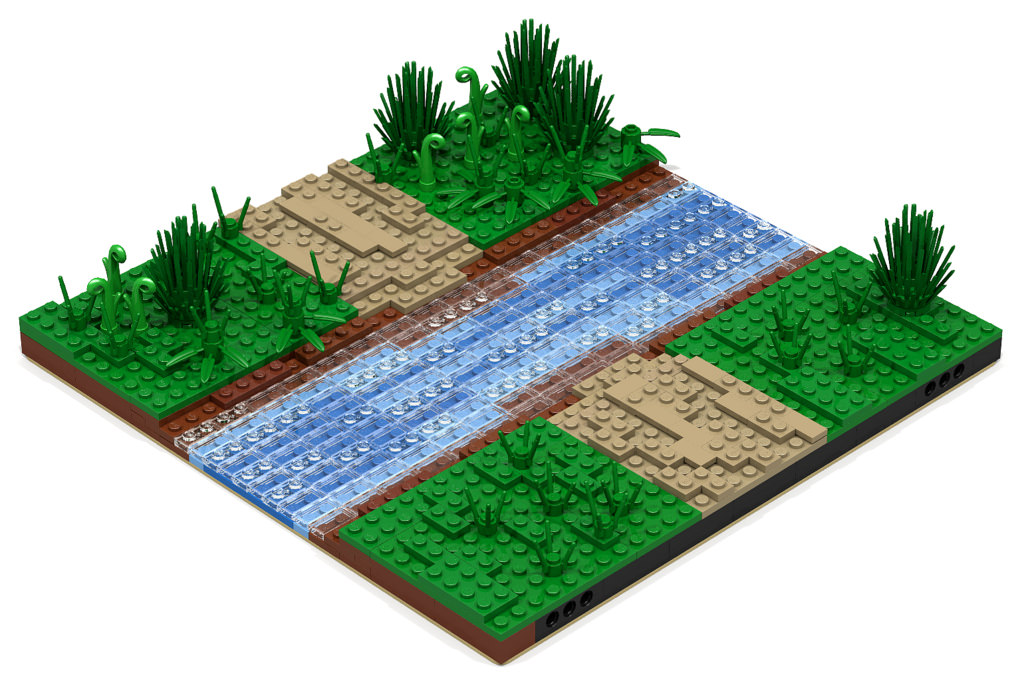

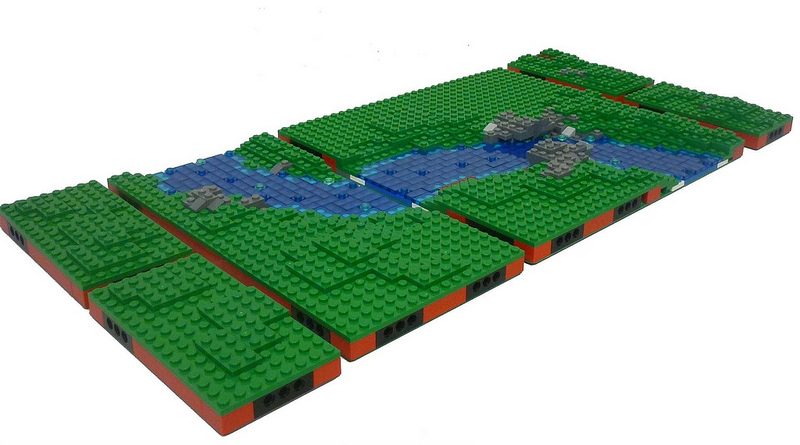

- Sezione fluviale: Il corso d'acqua principale deve attestarsi al centro del lato di connessione per una larghezza di 8 stud. L'alveo si trova a una quota di 2 plate sopra la baseplate, mentre gli argini risalgono alla quota standard MILS.

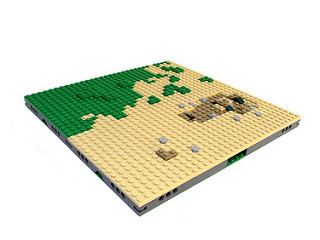

- Costa marittima: La linea di transizione battigia-mare attraversa il centro del modulo condiviso (ampiezza di 16 stud). Il livello dell'acqua è fissato a 1 plate sopra la baseplate, completato da tile blu ed elementi trasparenti o bianchi per simulare la risacca e la schiuma delle onde.

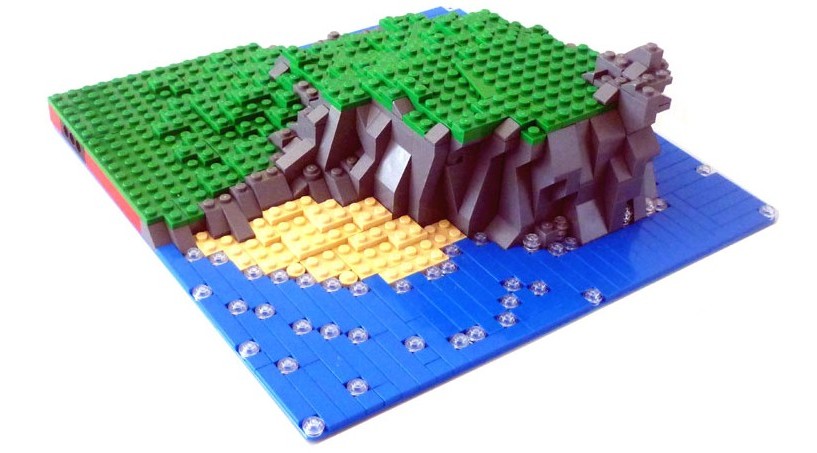

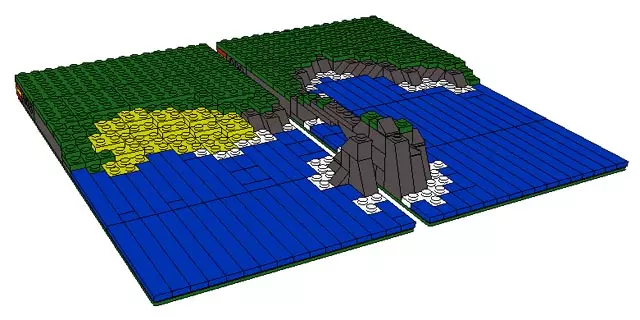

💡 Suggerimento 6 (Esempi LeoCAD):

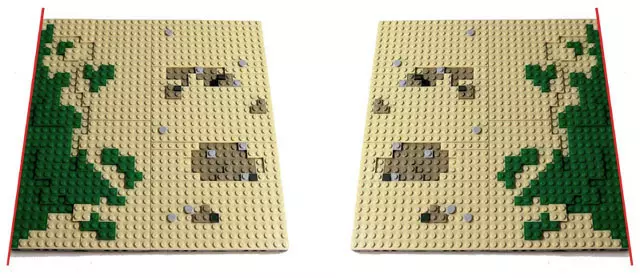

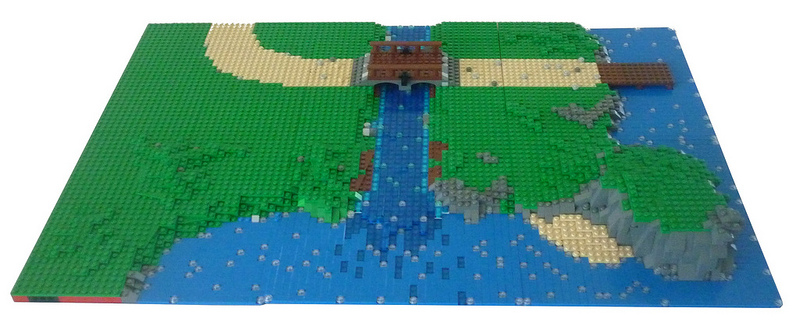

In questo modulo costiero complesso (due basi 16x32 affiancate con promontorio centrale), l'andamento interno della spiaggia è del tutto libero: l'unico requisito tassativo risiede nei punti perimetrali di contatto laterali.
💡 Suggerimento 7 (Q&A): Ho una spiaggia lunga 96x32 stud; come applico i vincoli MILS?
Le regole vincolano solo i punti di raccordo con i colleghi. Se la spiaggia misura tre basi 32x32 allineate, le due giunzioni interne sono libere da restrizioni; solo i lati corti esterni e il lato lungo a contatto con l'entroterra dovranno rispettare le specifiche MILS.

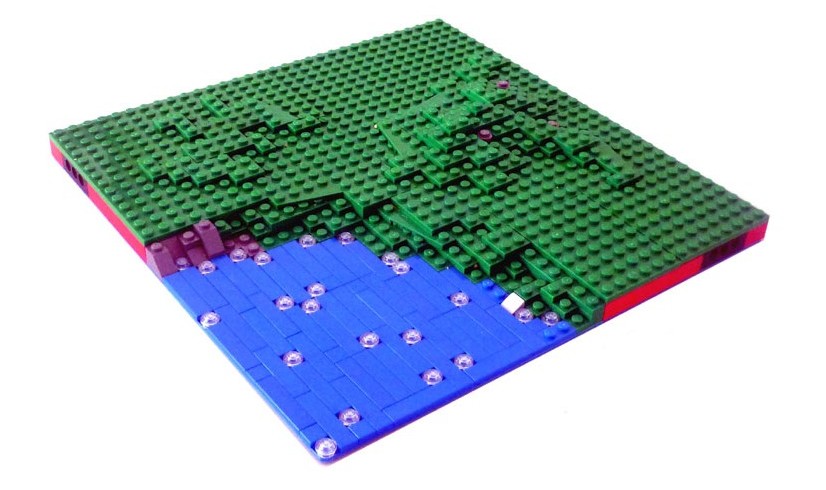

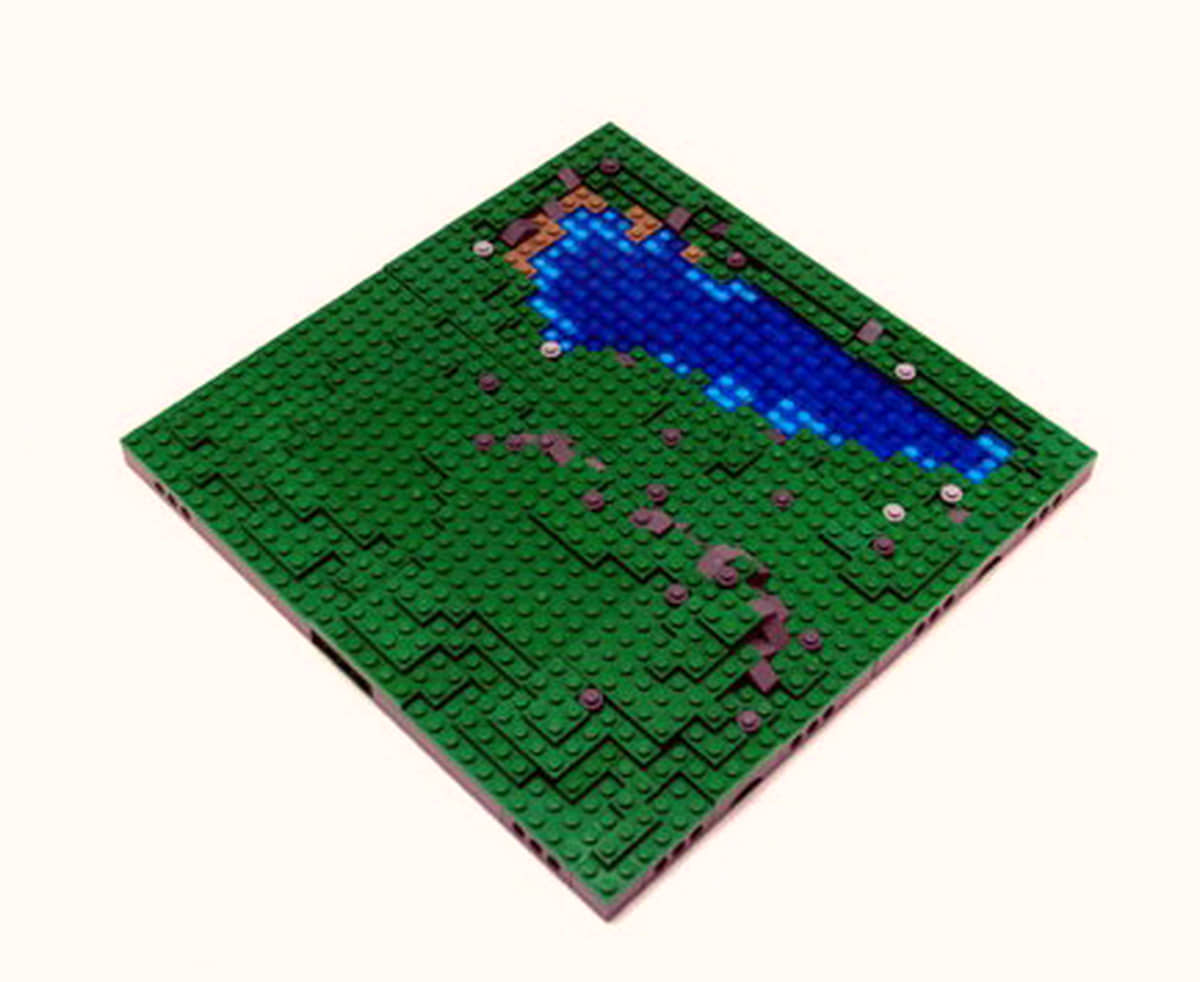

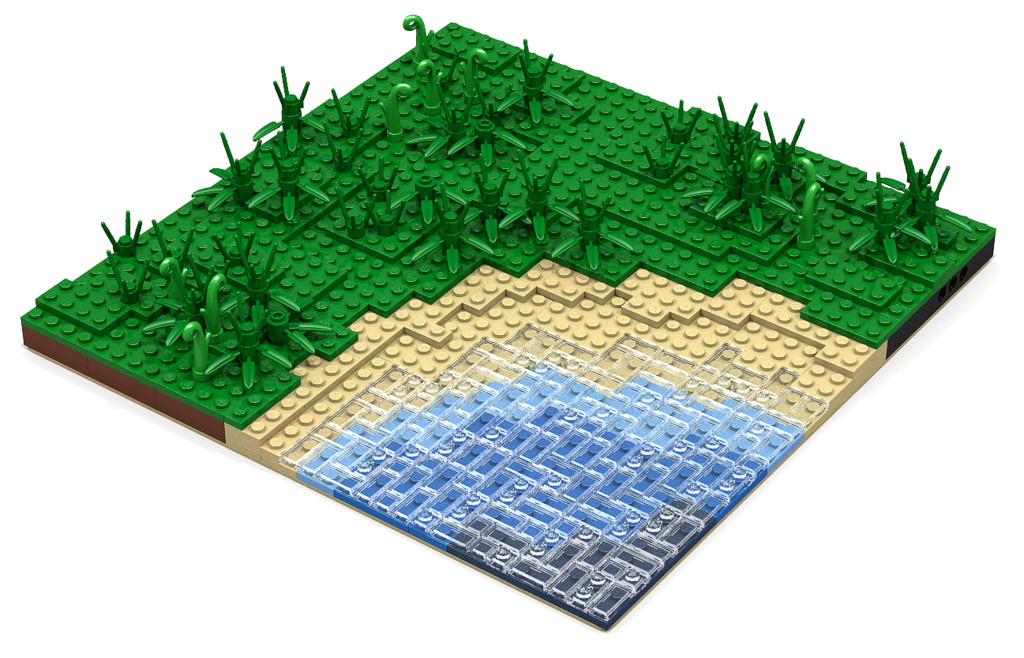

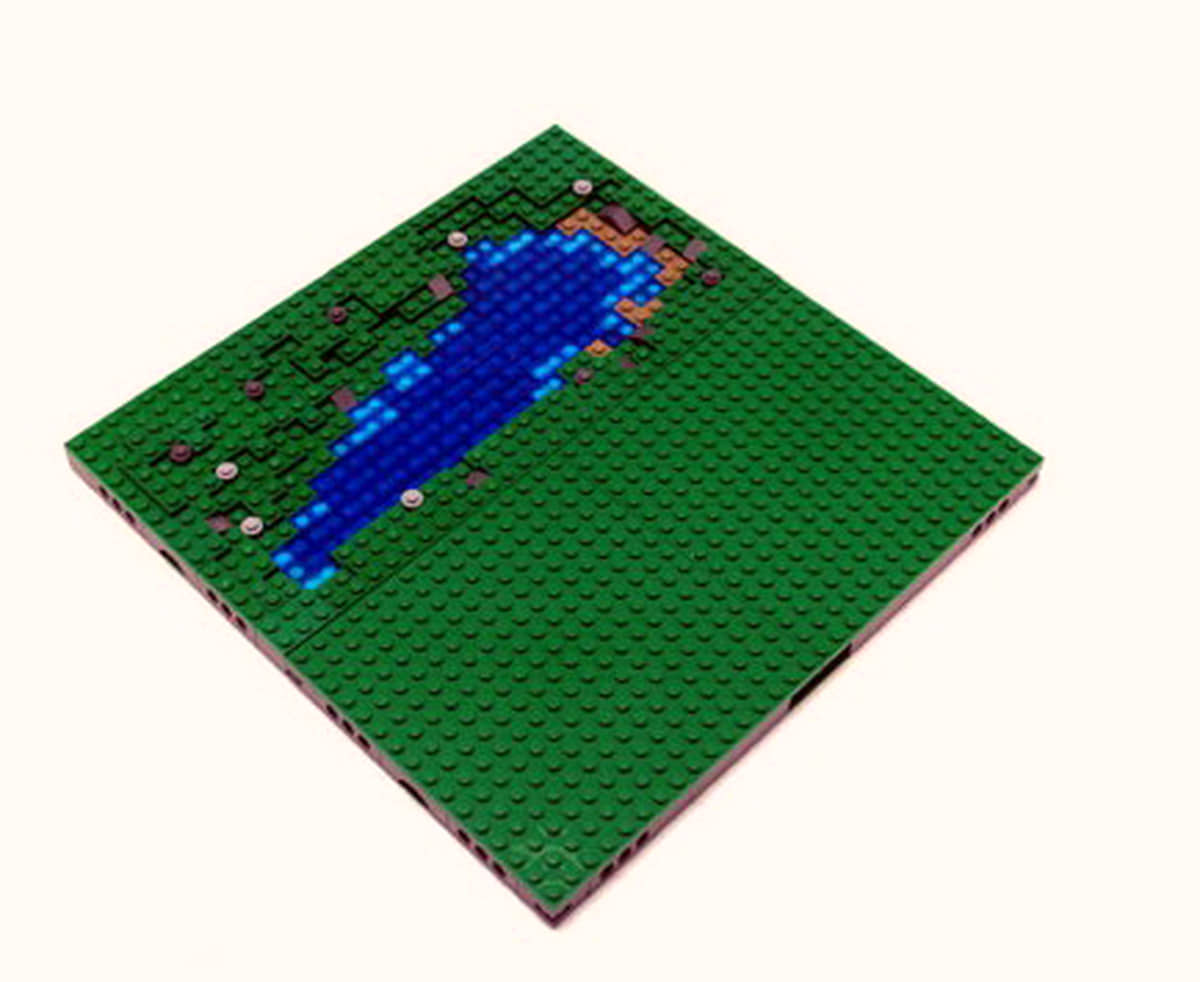

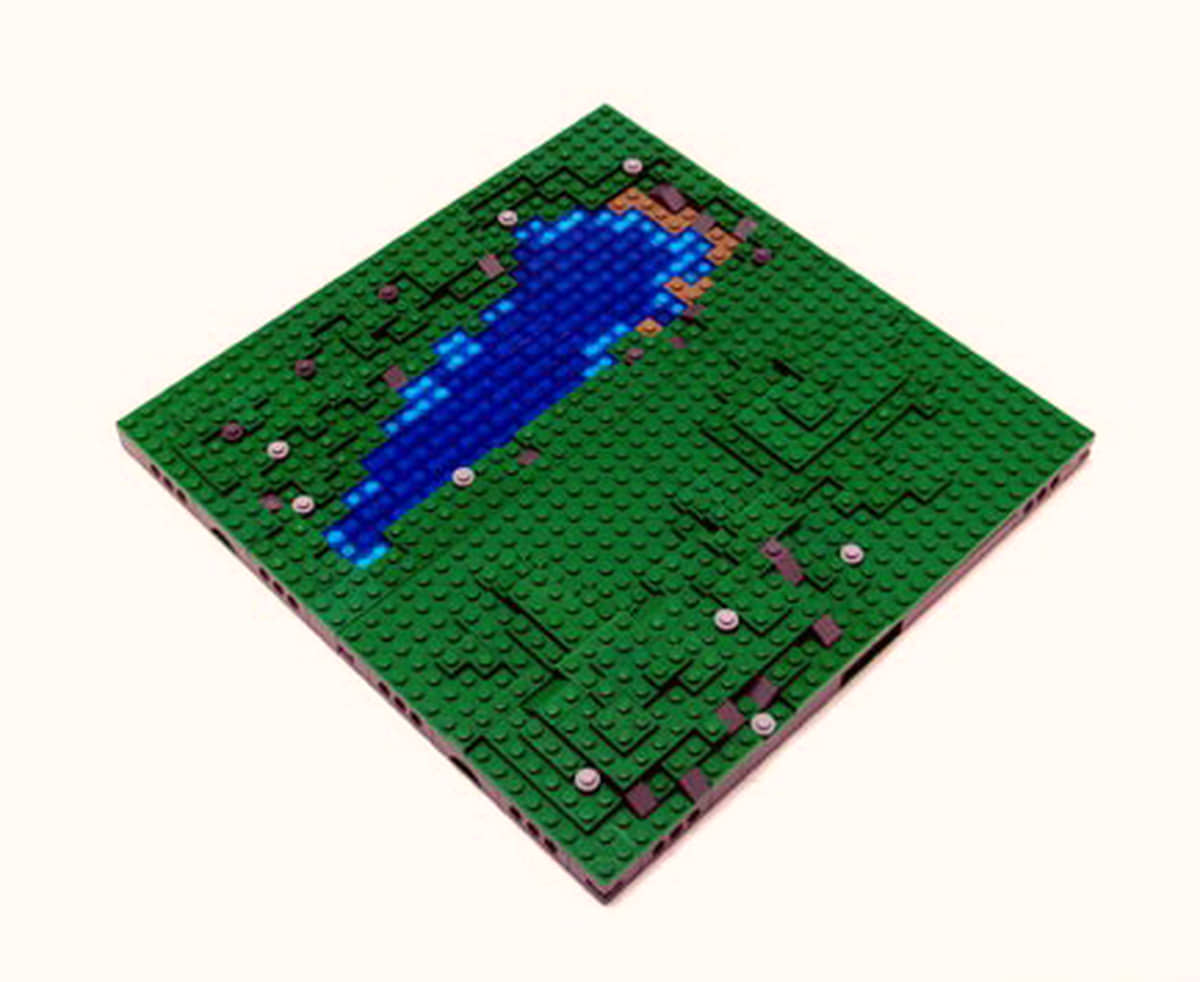

Rive lacustri: Analogamente al mare, la zona di battigia occupa la fascia centrale a 16 stud con quota acqua a 1 plate, usando prevalentemente tile blu scuro trasparente.

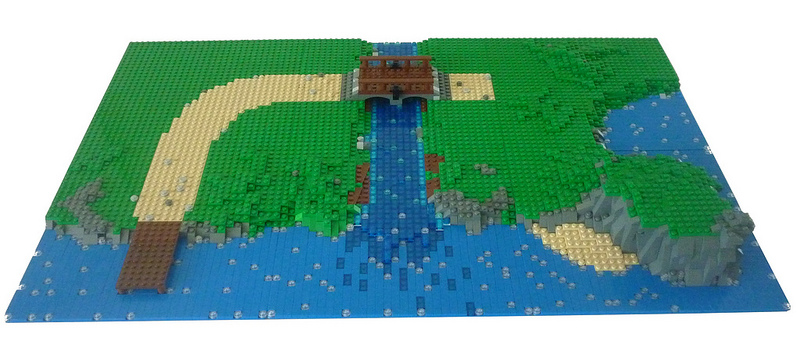

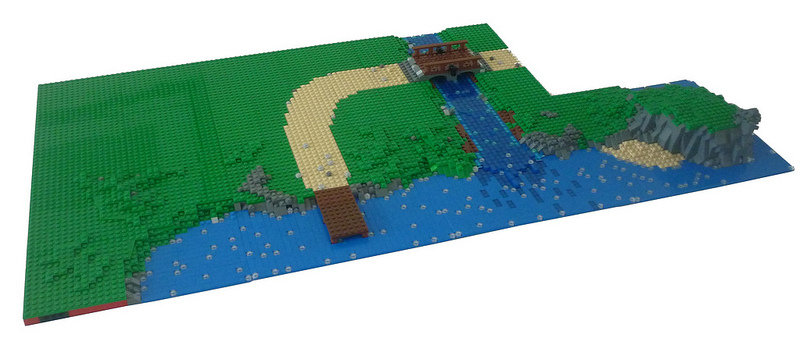

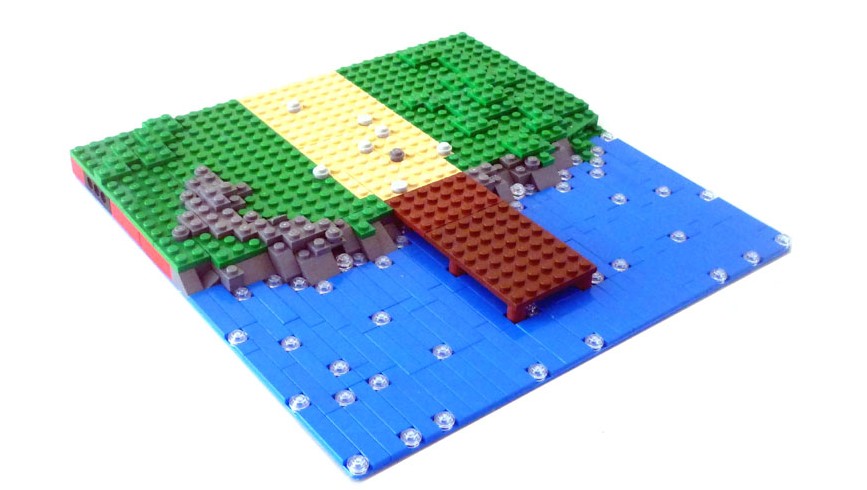

Esempi di moduli riva realizzati da Jetro per HispaBrick:

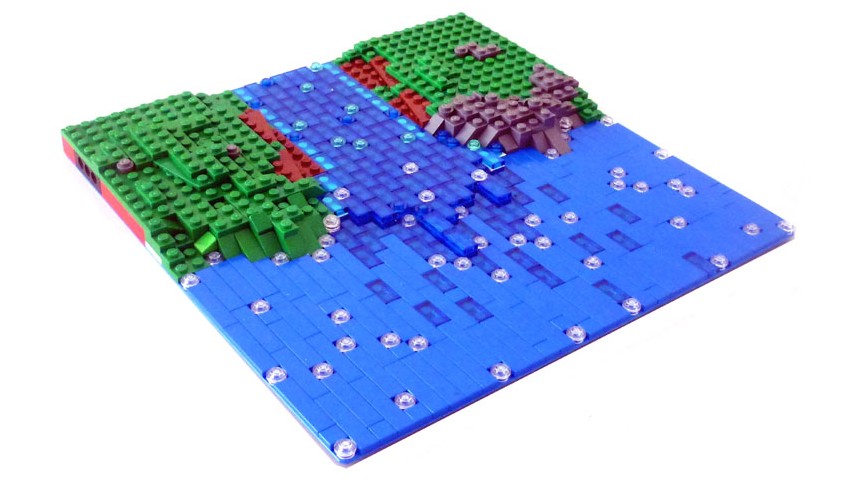

Riepilogo delle interconnessioni tra fiumi, mare e viabilità:
Tutti i moduli devono condividere la stessa tipologia di terreno e quote compatibili nei nodi di giunzione. Il corso d'acqua del Builder 1 può avere anse libere internamente, ma deve presentare la sezione da 8 stud centrata nel punto esatto di innesto con il Builder 3.
💡 Suggerimento 9 (Q&A): Posso combinare più tipi di terreno su un unico modulo?
Assolutamente sì. È sufficiente applicare le rispettive regole di raccordo a ciascun lato interessato (es. costa su un lato, prato sugli altri tre).
💡 Suggerimento 10 (Q&A): Perché gran parte degli esempi usa solo il verde?

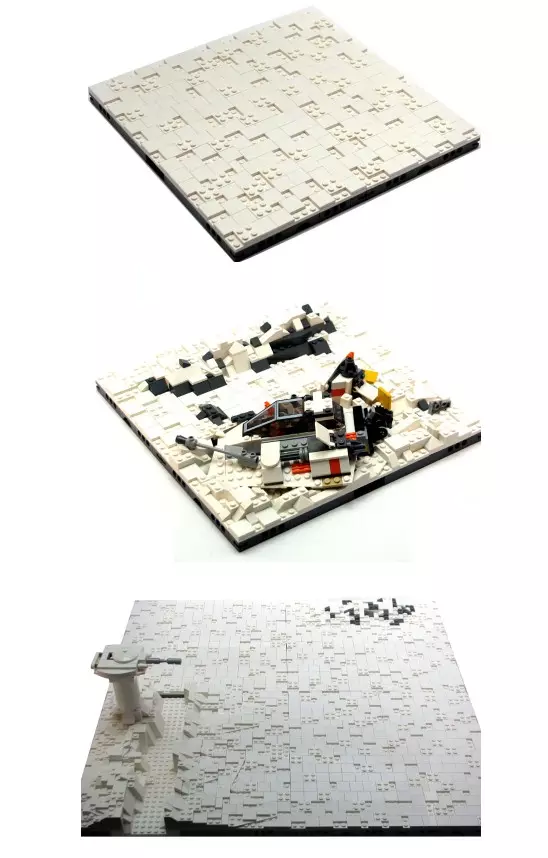

HispaBrick ha realizzato moduli dimostrativi anche per ambientazioni innevate (come la Battaglia di Hoth di Star Wars); concentrarsi sul verde permette di ottimizzare l'acquisto dei mattoncini durante i primi test di standardizzazione.
💡 Suggerimento 11 (Q&A): Perché le foto tecniche sono prive di vegetazione e dettagli?
Per mettere a nudo l'intelaiatura strutturale: alberi ed edifici renderebbero difficile comprendere la geometria delle quote e dei brick Technic.
La realizzazione di un diorama MILS in 3 fasi sequenziali

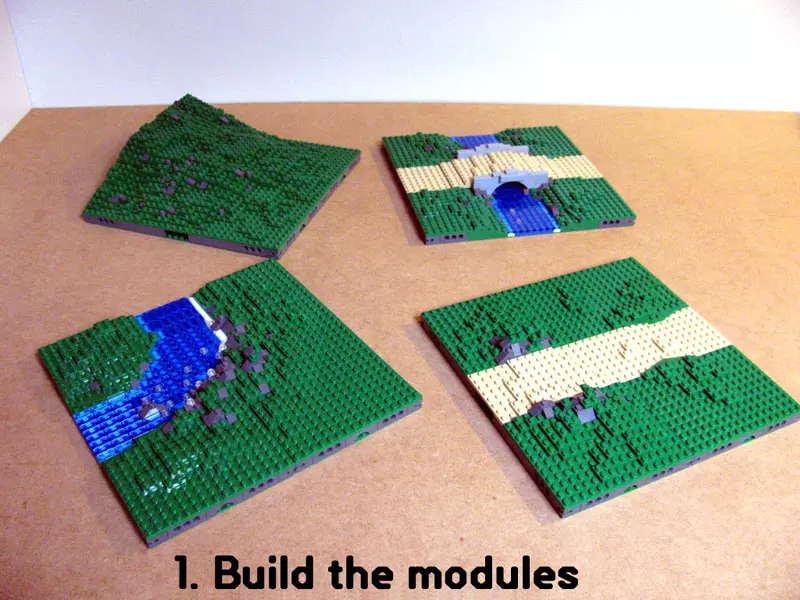

- Fase 1 - Costruzione dei moduli base: Assemblaggio dell'intelaiatura e delle quote di raccordo.

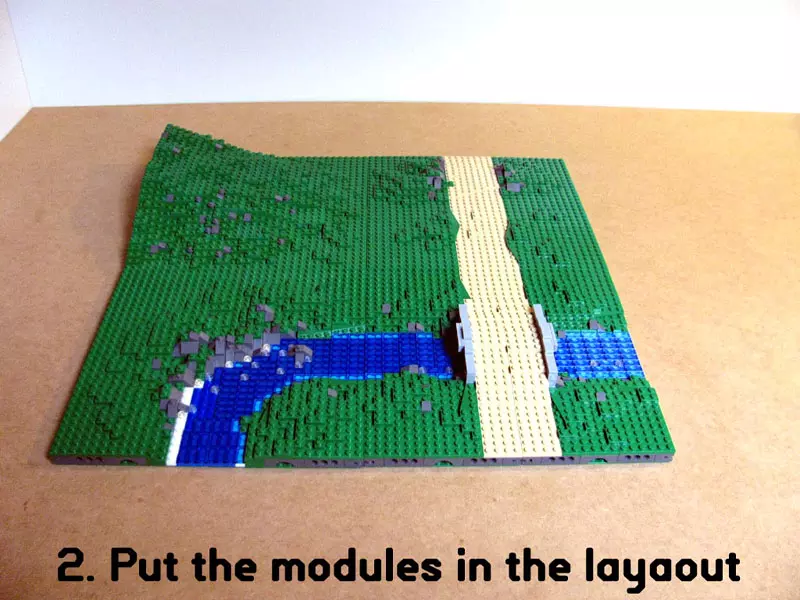

- Fase 2 - Accostamento e composizione del layout: Si ruotano e scambiano i moduli fino a ottenere la composizione planimetrica desiderata.
- Fase 3 - Dettaglio e arredo scenografico: Posizionamento di minifigure, alberi, rocce, veicoli ed elementi narrativi personalizzati.

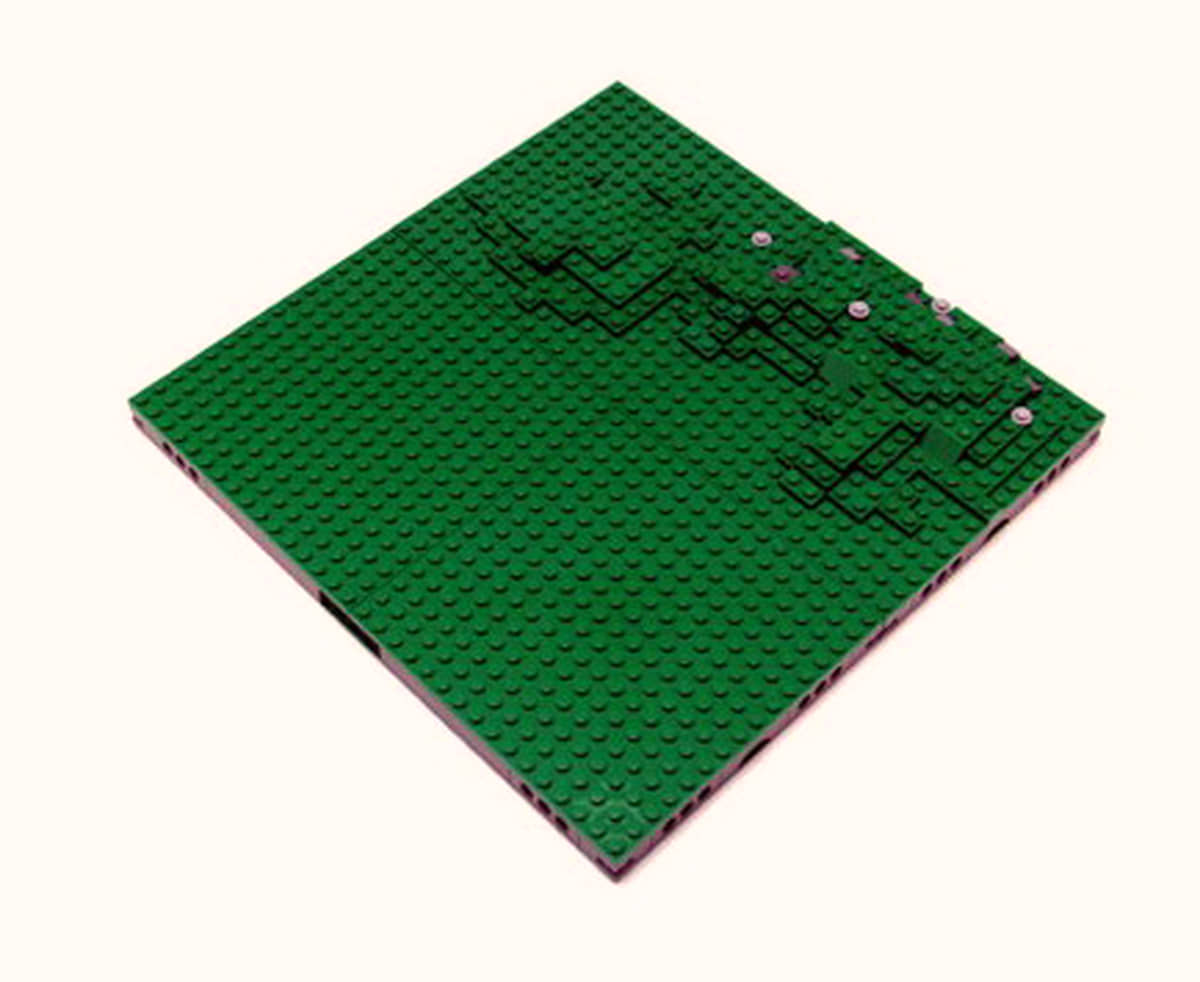

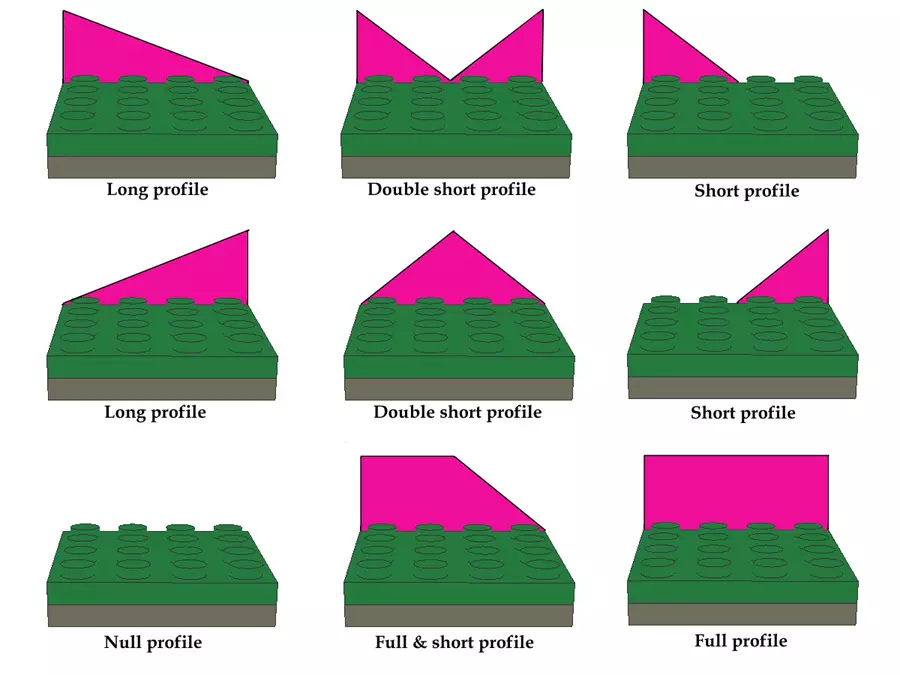

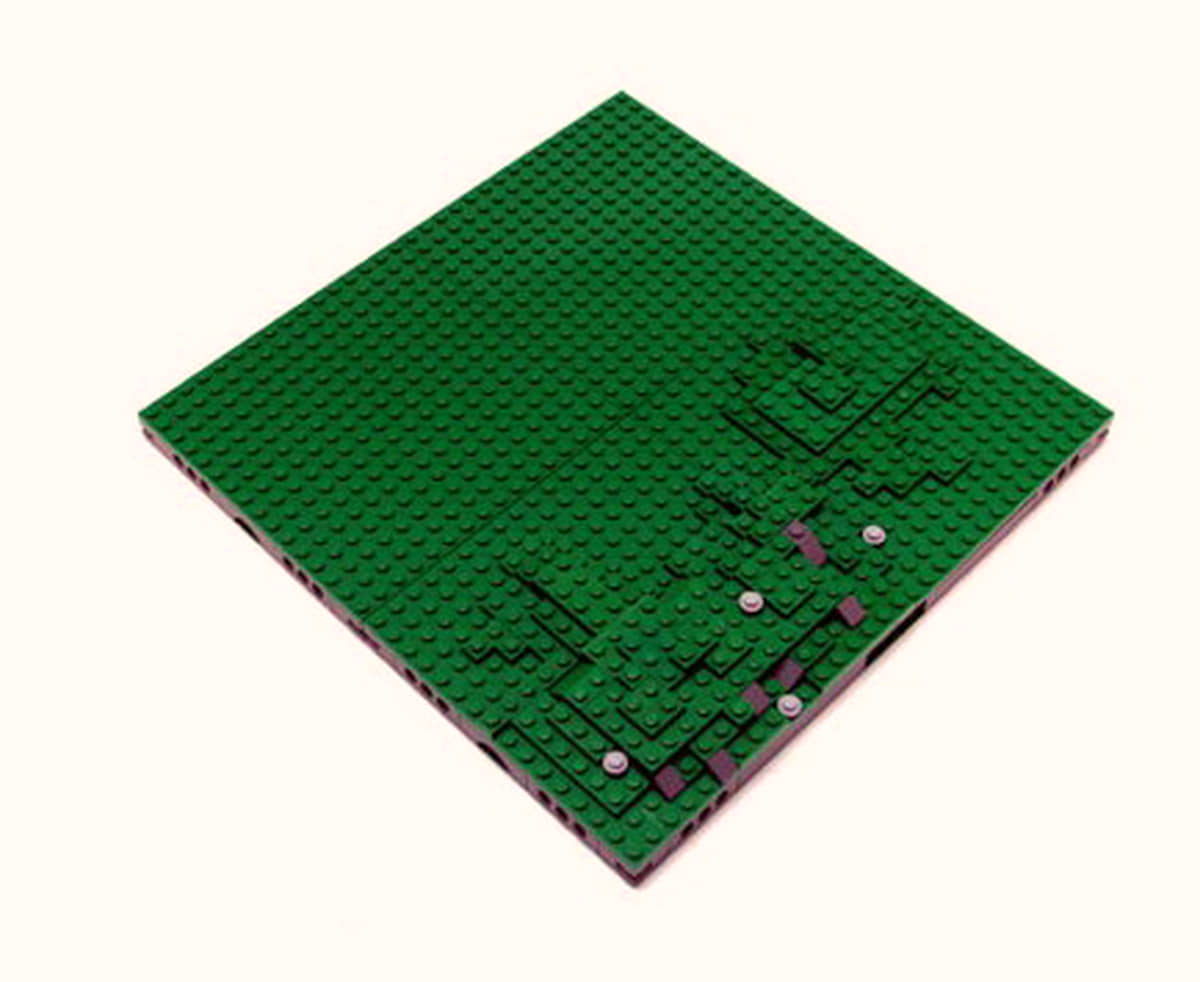

Per le elevazioni collinari il colore dominante resta il verde, con inserti marroni o grigi. La pendenza sui lati comuni è codificata da quattro profili geometrici standard:
- Profilo Nullo: Il bordo del modulo rimane a quota standard di calpestio.
- Profilo Lungo: Salita dolce di 1 plate ogni 2 stud, da quota zero fino a un'altezza finale di 5 brick sull'estremo opposto.
- Profilo Corto: Salita ripida di 1 plate per ciascuno stud, da quota zero a 5 brick al centro del lato, oppure dal centro fino al bordo estremo.
- Profilo Pieno: L'intero lato corre uniformemente rialzato di 5 brick rispetto alla quota base.
Tolleranza ammessa per le colline: 1 plate di scostamento rispetto alla linea teorica.
💡 Suggerimento 12 (Q&A): Posso realizzare colline con forme personalizzate?
Certamente: la sommità della collina può avere qualsiasi morfologia. Solo i lati perimetrali destinati a collegarsi con moduli di altri colleghi devono conformarsi a uno dei quattro profili standard.
La denominazione convenzionale dei moduli collina elenca i quattro lati procedendo in senso orario partendo dal lato più basso (es. Nullo-Corto-Lungo-Nullo per un modulo d'angolo).

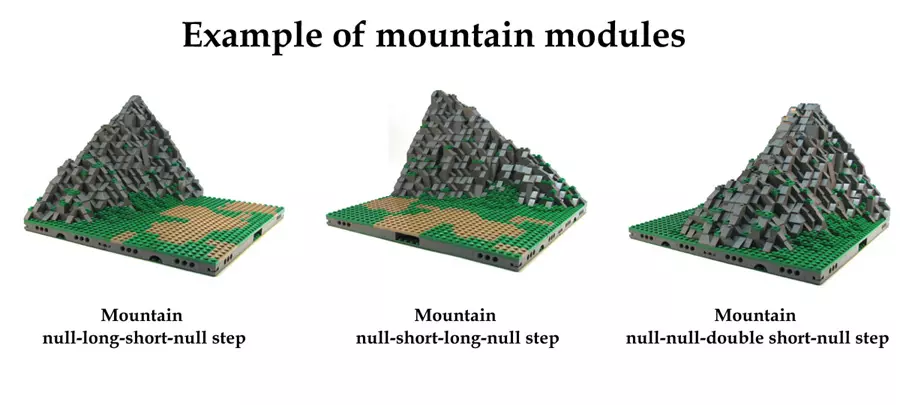

I moduli rocciosi utilizzano tonalità di grigio (Light Bluish Gray e Dark Bluish Gray) per enfatizzare la verticalità e l'aspetto aspro della roccia. I profili adottano la stessa logica delle colline moltiplicata per tre:
- Profilo Nullo: Quota base calpestio standard.
- Profilo Lungo: Pendenza di 1 brick ogni 2 stud, con elevazione fino a 16 brick all'estremo opposto.
- Profilo Corto: Pendenza di 1 brick per ciascuno stud, raggiungendo 16 brick di altezza al centro o sull'estremo del lato.
- Profilo Pieno: Parete rocciosa continua alta 16 brick sopra la quota base del modulo.
Tolleranza ammessa per le montagne: 1 brick sopra o sotto la linea teorica.
💡 Suggerimento 13 (Q&A): 16 mattoncini rappresentano l'altezza massima di una montagna MILS?
No, è solo la quota del primo livello. Il sistema consente lo sviluppo multilivello: sovrapponendo ulteriori moduli MILS con profili pieni è possibile scalare cime montuose a quote ben superiori a 32 o 48 mattoncini.

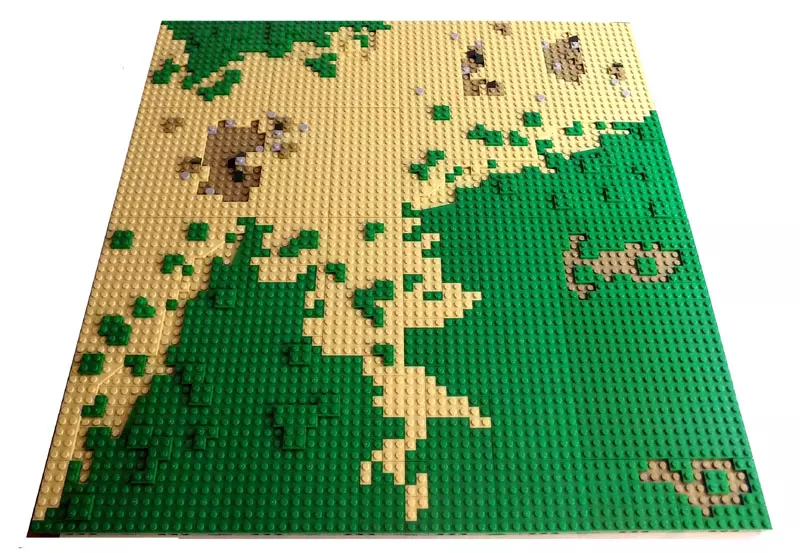

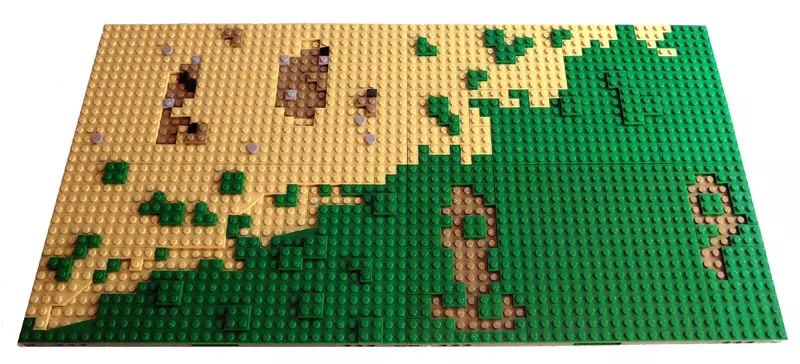

Uno dei limiti estetici dei sistemi a blocchi 32x32 è il rischio dell'effetto "scacchiera", particolarmente evidente su strade sinuose o fiumi con curve non a 90°. Per ovviare a questo problema nascono i Modgroups: macro-sezioni composte da più basi libere unite tra loro, in cui solo il perimetro esterno rispetta il passo e le quote MILS.

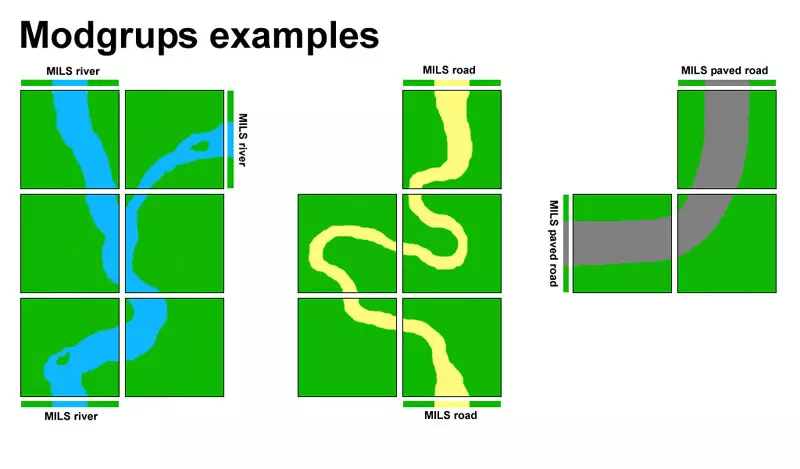

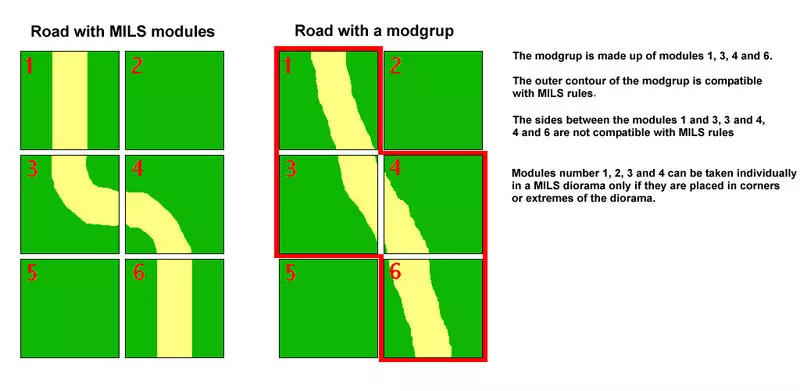

💡 Suggerimento 14: Come strutturare un Modgroup
All'interno di un Modgroup le giunzioni interne possono essere totalmente asimmetriche, oblique o personalizzate. L'unico vincolo è che il perimetro complessivo esterno si chiuda su multipli di 32 stud, garantendo la connessione con il resto del plastico.

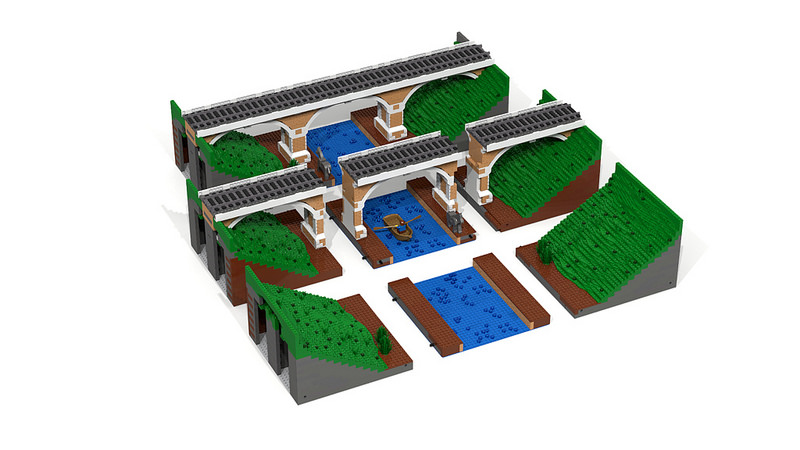

I Modgroups risolvono brillantemente la progettazione di centri urbani con piazze diagonali, fiumi meandriformi e raccordi complessi, preservando la piena modularità dell'esposizione.

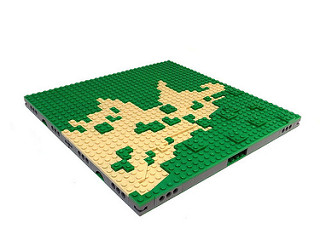

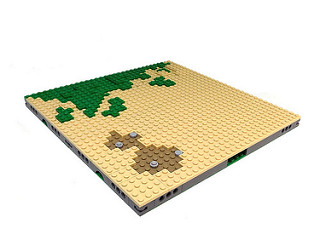

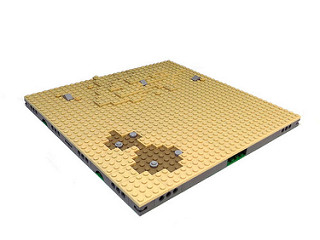

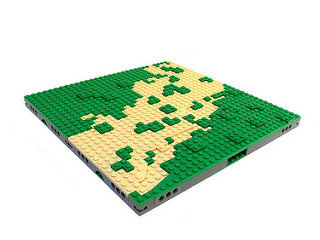

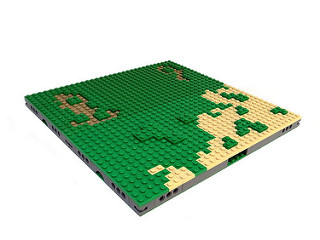

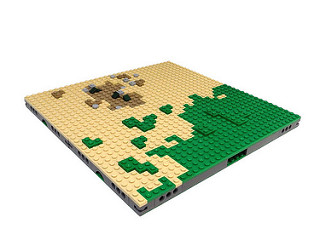

Questi moduli (CTM) servono a collegare in modo naturale biomi differenti (prato-sabbia, neve-roccia, terra-prato) evitando stacchi netti a linea retta lungo i bordi delle basi.

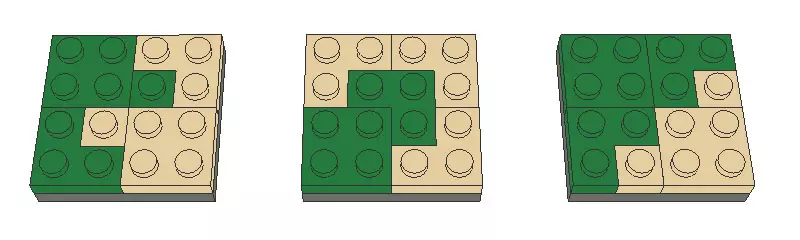

Lo standard codifica quattro schemi geometrici di transizione:
- Separazione Rettilinea Laterale: Linea di demarcazione su un bordo del modulo (modificabile ruotando la base di 180°).

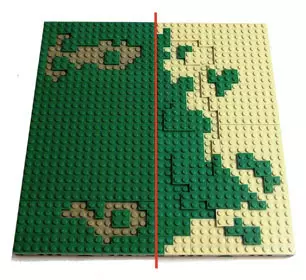

- Separazione Rettilinea Centrale: Linea di divisione esattamente a metà piastra (a 16 stud).
- Separazione Obliqua a Mezza Piastra: Da un vertice fino al centro del lato opposto (a 16 stud).
- Separazione Obliqua Totale: Taglio diagonale continuo tra due vertici opposti del modulo.
Ruotando i moduli di 90° o 180°, questi quattro schemi base consentono di realizzare centinaia di configurazioni ambientali fluide e credibili.
Ringraziamenti & Riconoscimenti Ufficiali
Ringraziamo calorosamente Legotron (A. Bellón) per la concessione ufficiale alla traduzione di questa pietra miliare del modellismo AFOL, consultabile in versione originale inglese su www.abellon.net/MILS/. Se avete osservazioni, dubbi o segnalazioni di refusi, potete scriverci nei commenti o tramite la sezione Contatti del sito. Buona lettura con gli approfondimenti qui sotto!
Fabio
Altri Sistemi Modulari Collaborativi nel Mondo LEGO®
Il MILS rappresenta lo standard più diffuso, ma non è l'unico punto di riferimento per la community AFOL:
- Standard L-Gauge: Se state sviluppando un layout urbano con edifici modulari e ferrovie integrate, consultate la documentazione su L-Gauge Modular Standards (MILSENG).

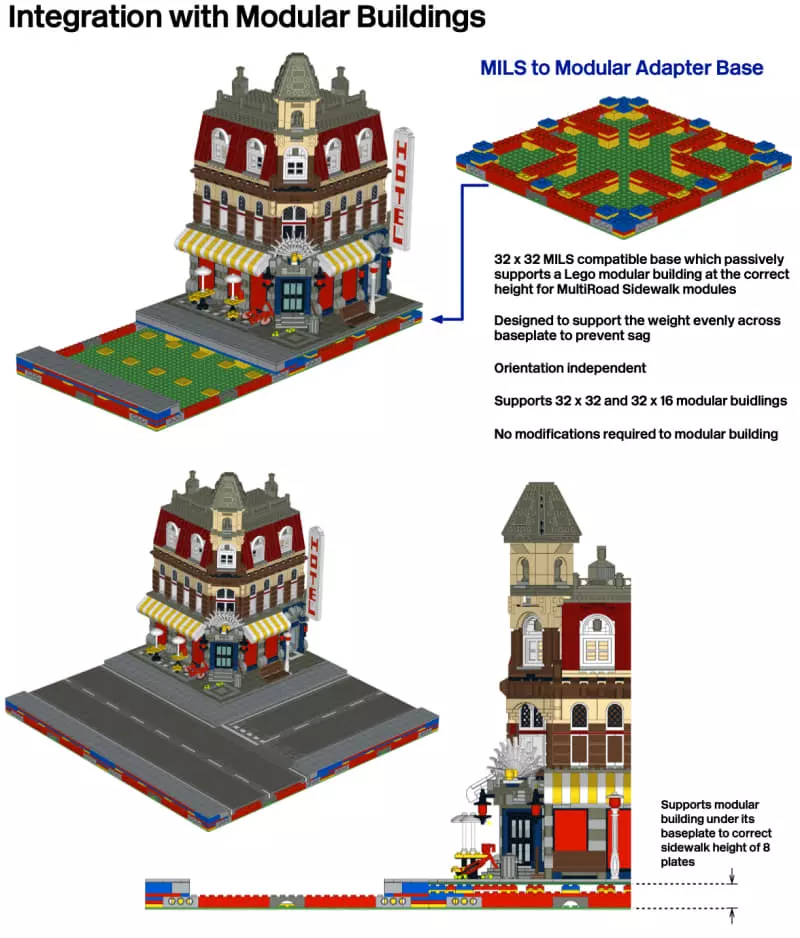

- MILS MultiRoad: sistema viario componibile e customizzabile su base MILS.
- ViaTrack: standard sopraelevato per viadotti e linee ferroviarie rapide. Istruzioni e parti: ViaTrack System Components.
- MODUVERSE (Swebrick): Lo standard modulare ideato dalla community svedese per allestimenti di grandi dimensioni.
Approfondimento con videotutorial e schemi su: Swebrick Forum Moduverse.

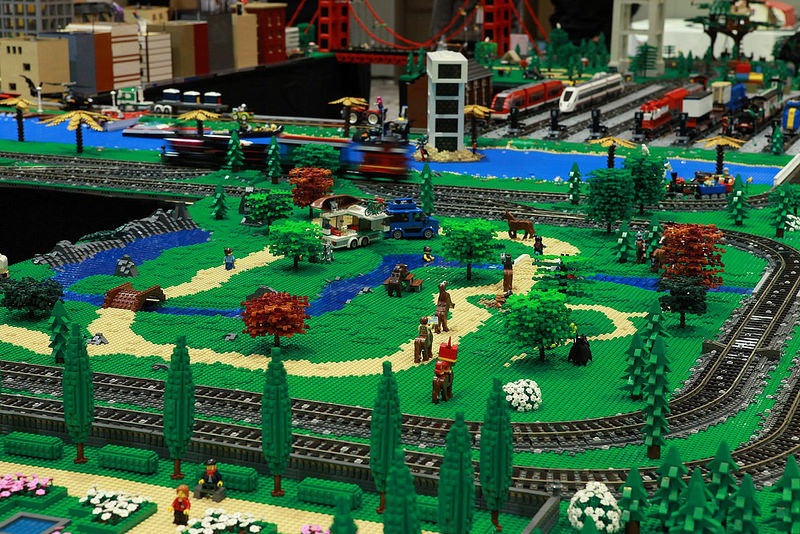

Gallerie Fotografiche ed Esempi Pratici

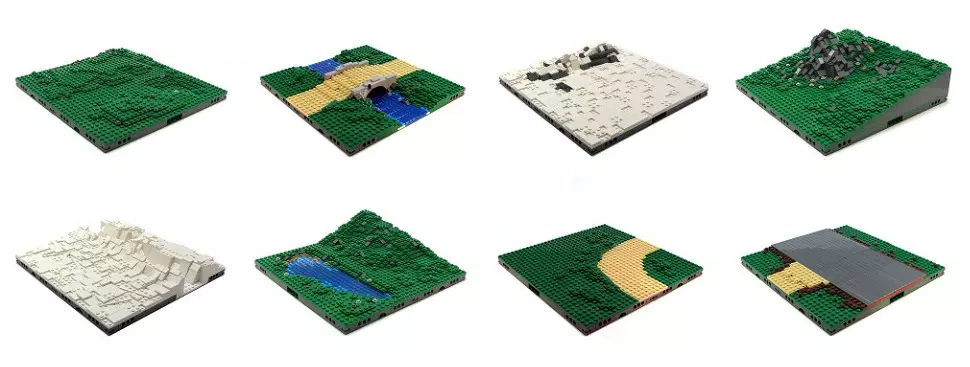

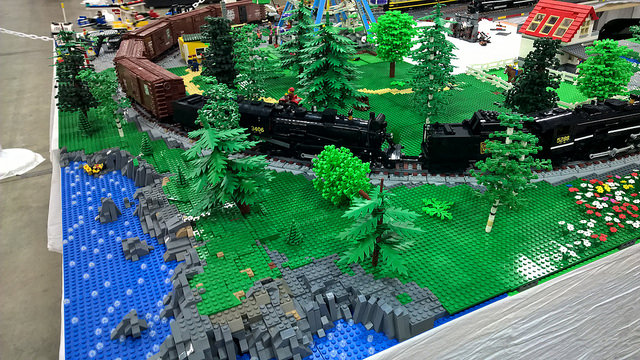

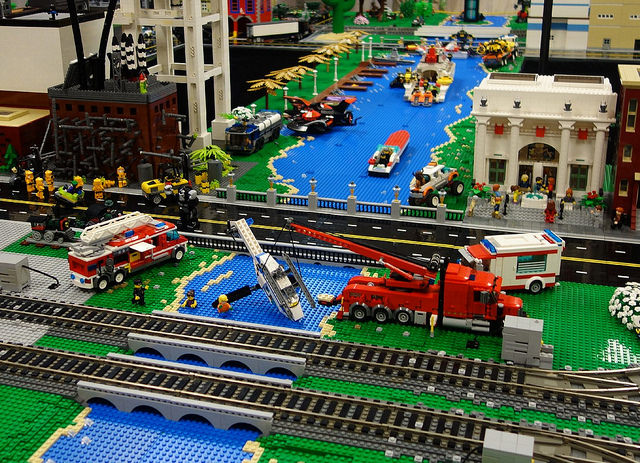

Moduli terreno MILS:

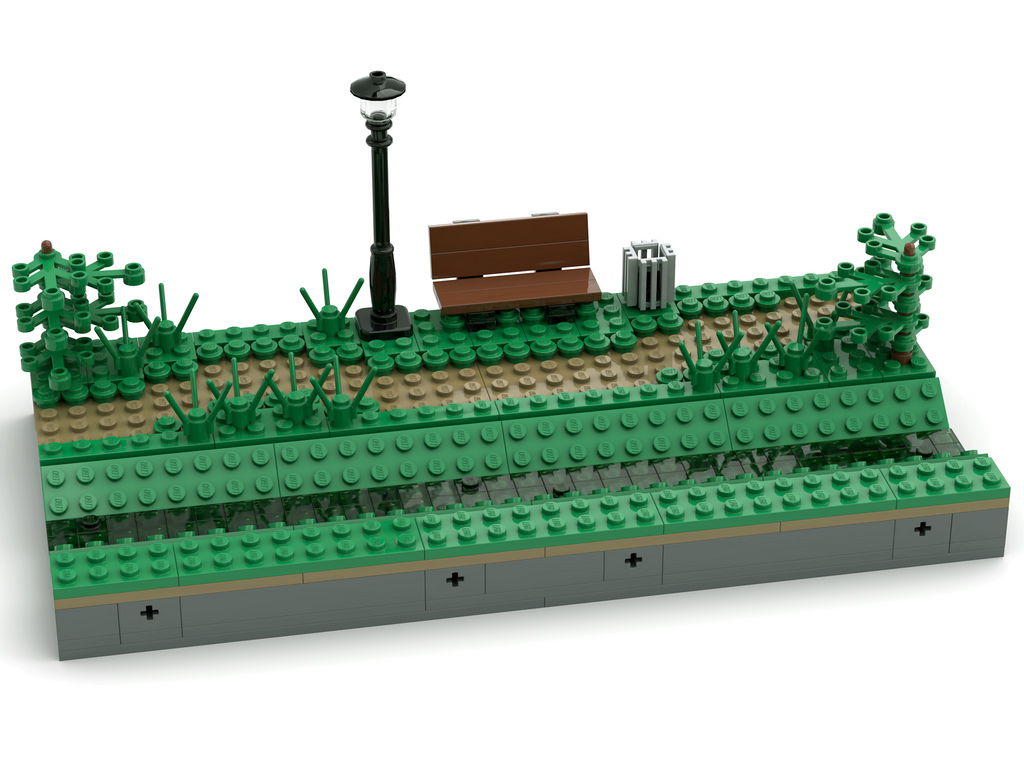

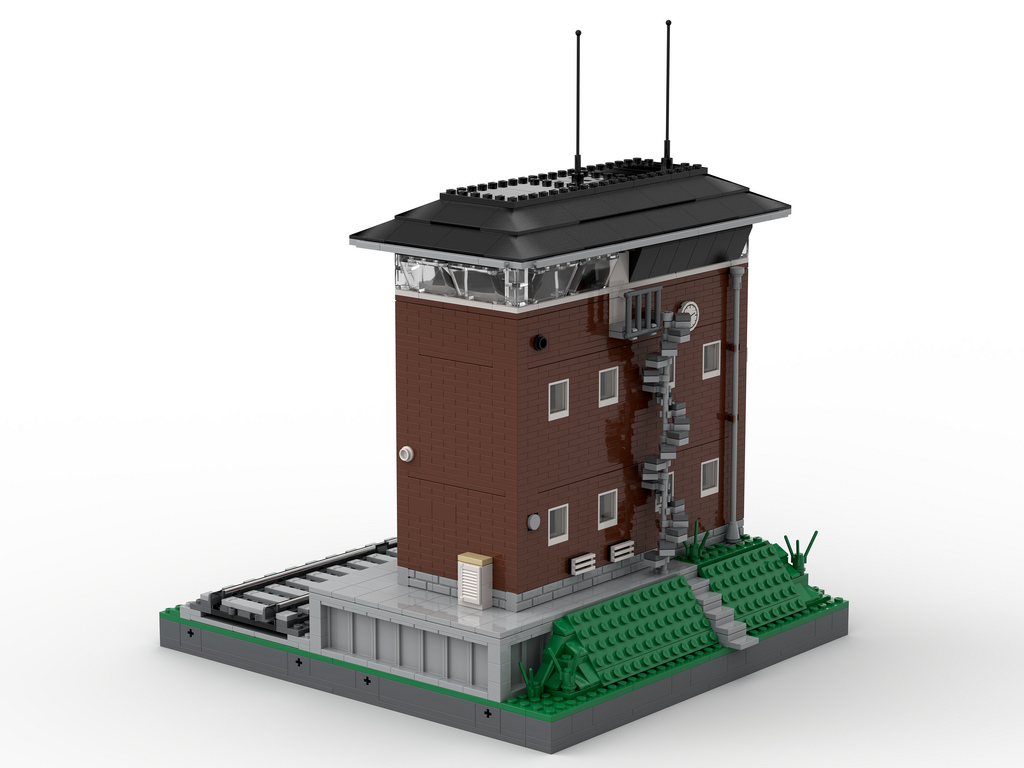

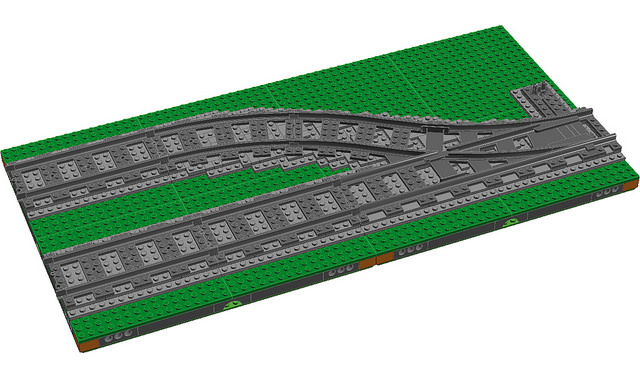

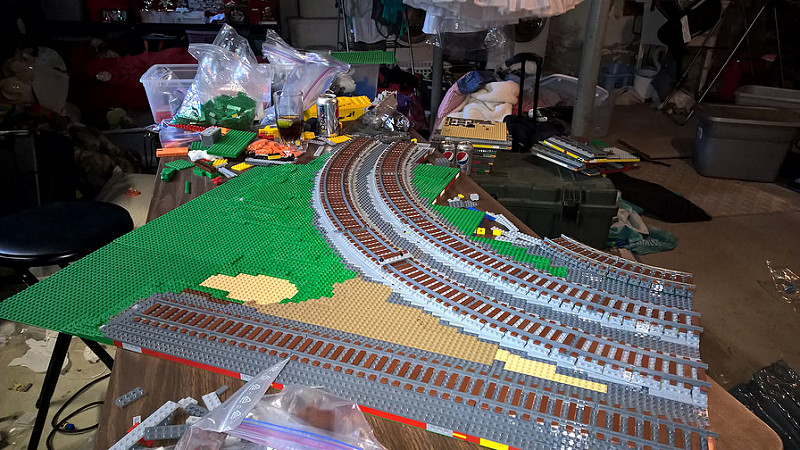

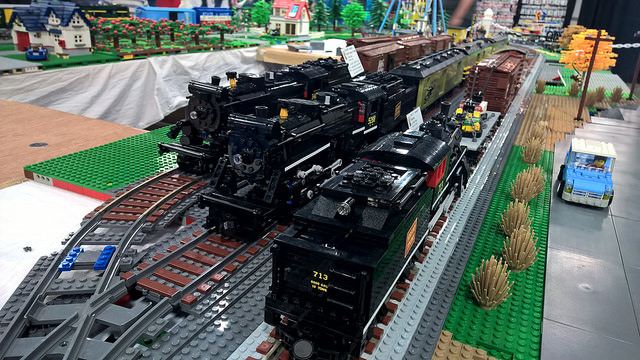

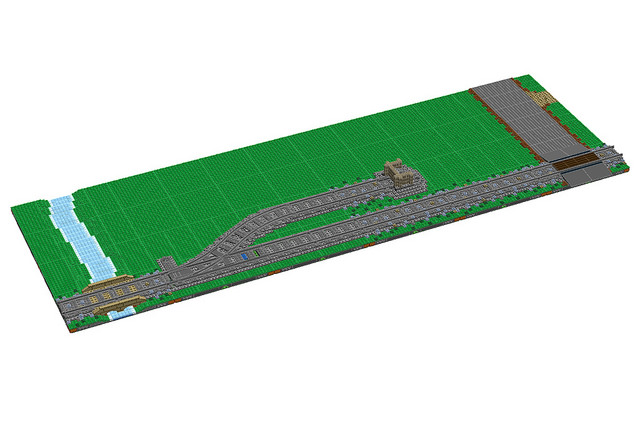

Moduli ferroviari e binari:
Album fotografico esterno su Flickr:
Panzerbricks MILS Album su Flickr
Risorse Esterne, File Digitali e Documenti Utili
- Gruppo Flickr Ufficiale: Flickr MILS Group e galleria Panzerbricks Sets.
- Discussione tecnica su Legotreinforum: Forum Olandese Treni LEGO® MILS.
- Monografie e numeri monografici di HispaBrick Magazine con istruzioni passo-passo scaricabili:
- Per gli appassionati di modellazione digitale con BrickLink Studio, è disponibile un archivio completo di template MILS pronti all'uso: Libreria MILS su Studio di BrickLink.
